ضخامت سنج التراسونیک
ضخامت سنج التراسونیک چیست و در چه صنایعی استفاده میشود؟
اگر در صنایع نفت، گاز، پتروشیمی، ساخت مخازن فلزی، کشتیسازی یا حتی کنترل کیفیت فعالیت داشته باشید، احتمالاً نام ضخامت سنج التراسونیک (Ultrasonic Thickness Gauge) را شنیدهاید. این دستگاه یکی از مهمترین ابزارهای اندازهگیری غیرمخرب (NDT) است که بدون آسیب رساندن به قطعه، ضخامت انواع فلزات و برخی مواد دیگر را با دقت بسیار بالا اندازهگیری میکند.
اما چرا این دستگاه تا این اندازه اهمیت دارد؟ آیا فقط برای اندازهگیری ضخامت فلزات استفاده میشود؟ چه برندهایی در بازار ایران محبوبتر هستند؟ و هنگام خرید باید به چه نکاتی توجه کرد؟
در این مقاله به تمام این سوالات پاسخ میدهیم و با بررسی کاربردها، مزایا، نحوه عملکرد و نکات خرید، شما را برای انتخاب بهترین ضخامت سنج التراسونیک راهنمایی خواهیم کرد.
ضخامت سنج التراسونیک چیست؟
ضخامت سنج التراسونیک دستگاهی است که با استفاده از امواج فراصوت (Ultrasonic Waves) ضخامت قطعات را بدون نیاز به برش، سوراخکاری یا تخریب اندازهگیری میکند.
اساس کار این دستگاه بسیار ساده اما هوشمندانه است. پراب دستگاه یک موج صوتی با فرکانس بالا را به داخل قطعه ارسال میکند. این موج پس از برخورد با سطح پشتی قطعه بازتاب میشود و دوباره به پراب برمیگردد. دستگاه با اندازهگیری زمان رفت و برگشت موج و با توجه به سرعت انتشار صوت در جنس قطعه، ضخامت آن را محاسبه میکند.
به همین دلیل است که ضخامت سنجهای التراسونیک جزء مهمترین تجهیزات بازرسی غیرمخرب (NDT) محسوب میشوند.

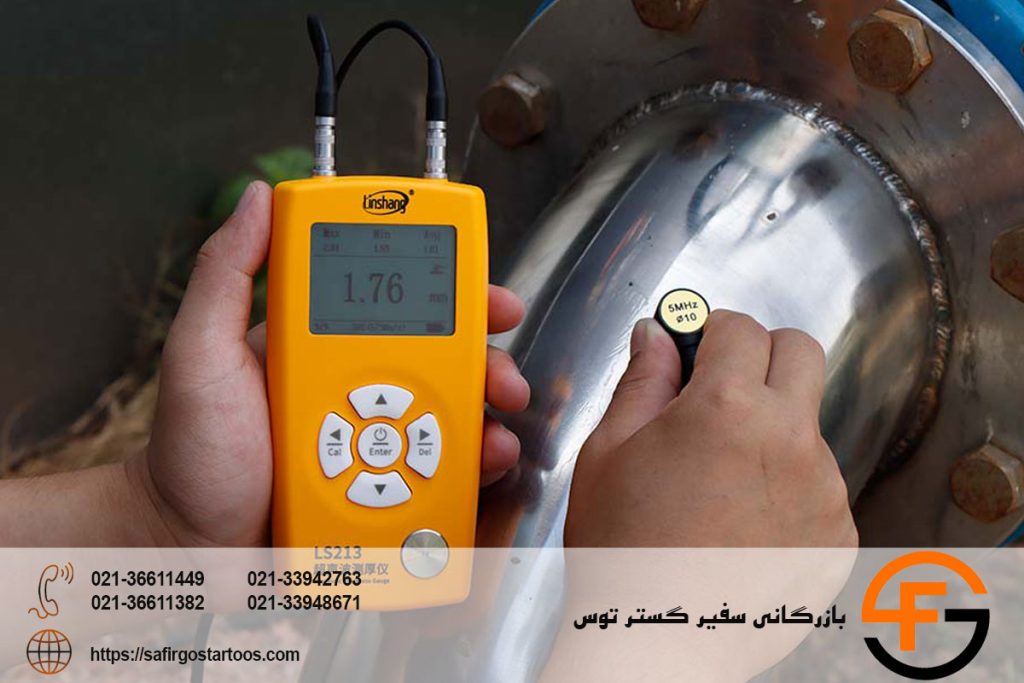

ضخامت سنج التراسونیک چگونه کار میکند؟
برای درک بهتر، فرض کنید میخواهید ضخامت دیواره یک مخزن فولادی را اندازه بگیرید.
مراحل کار به صورت زیر است:
- سطح قطعه تمیز میشود.
- مقدار کمی ژل کوپلنت روی سطح قرار میگیرد.
- پراب روی قطعه گذاشته میشود.
- موج فراصوت وارد قطعه میشود.
- موج از سطح پشتی بازتاب میشود.
- دستگاه زمان رفت و برگشت موج را اندازه میگیرد.
- ضخامت روی نمایشگر ظاهر میشود.
تمام این فرآیند معمولاً در کمتر از یک ثانیه انجام میشود.
ضخامت سنج التراسونیک
چرا اندازهگیری ضخامت اهمیت دارد؟
در بسیاری از صنایع، کاهش ضخامت قطعات میتواند خسارتهای مالی و حتی جانی ایجاد کند.
برای مثال:
- خوردگی لولههای انتقال نفت
- زنگزدگی مخازن ذخیره
- فرسایش تجهیزات نیروگاهی
- کاهش ضخامت بدنه کشتی
- سایش قطعات صنعتی
- خوردگی مبدلهای حرارتی
اگر این کاهش ضخامت بهموقع شناسایی نشود، احتمال ترک، شکست یا حتی انفجار تجهیزات وجود دارد.
به همین دلیل بسیاری از کارخانهها برنامههای دورهای پایش ضخامت تجهیزات خود را اجرا میکنند.
مهمترین مزایای ضخامت سنج التراسونیک
استفاده از این دستگاه مزایای زیادی دارد که باعث شده در سراسر دنیا محبوب باشد.
۱. اندازهگیری بدون تخریب
بزرگترین مزیت این دستگاه، اندازهگیری بدون آسیب رساندن به قطعه است.
۲. دقت بسیار بالا
بسیاری از مدلهای حرفهای دارای دقتی در حد صدم میلیمتر هستند.
۳. سرعت اندازهگیری
در کمتر از چند ثانیه ضخامت نمایش داده میشود.
۴. امکان اندازهگیری از یک سمت قطعه
نیازی نیست به پشت قطعه دسترسی داشته باشید.
۵. مناسب برای محیطهای صنعتی
مدلهای حرفهای در شرایط سخت کاری نیز عملکرد دقیقی دارند.
۶. کاهش هزینه تعمیرات
شناسایی زودهنگام خوردگی باعث جلوگیری از خرابیهای بزرگ میشود.
ضخامت سنج التراسونیک چه موادی را اندازه میگیرد؟
برخلاف تصور بسیاری از افراد، این دستگاه فقط مخصوص فلزات نیست.
در بسیاری از مدلها میتوان ضخامت مواد زیر را اندازه گرفت:
| نوع ماده | قابلیت اندازهگیری |
|---|---|
| فولاد | ✅ |
| استیل | ✅ |
| آلومینیوم | ✅ |
| مس | ✅ |
| برنج | ✅ |
| چدن | ✅ |
| تیتانیوم | ✅ |
| PVC | در برخی مدلها |
| پلاستیک سخت | در برخی مدلها |
| شیشه | در مدلهای خاص |
| رزین | در مدلهای خاص |
ضخامت سنج التراسونیک در چه صنایعی استفاده میشود؟
یکی از دلایل محبوبیت این دستگاه، کاربرد گسترده آن در صنایع مختلف است.
صنعت نفت و گاز
خطوط انتقال نفت و گاز دائماً در معرض خوردگی قرار دارند.
اپراتورها با استفاده از ضخامت سنج میتوانند قبل از ایجاد نشتی، کاهش ضخامت لولهها را تشخیص دهند.
این موضوع علاوه بر کاهش هزینه تعمیرات، ایمنی مجموعه را نیز افزایش میدهد.
صنعت پتروشیمی
در واحدهای پتروشیمی تجهیزات در معرض مواد خورنده قرار دارند.
از جمله:
- مخازن
- راکتورها
- مبدلهای حرارتی
- خطوط لوله
- برجهای تقطیر
کنترل دورهای ضخامت این تجهیزات یکی از الزامات نگهداری و تعمیرات (PM) است.
نیروگاهها
در نیروگاهها کاهش ضخامت بویلرها و لولههای بخار میتواند باعث توقف کامل خط تولید شود.
به همین دلیل ضخامت سنج یکی از تجهیزات ضروری تیمهای بازرسی فنی محسوب میشود.
صنایع دریایی و کشتیسازی
آب شور یکی از بزرگترین عوامل خوردگی فلزات است.
به همین دلیل شرکتهای کشتیسازی و تعمیرات دریایی بهصورت دورهای ضخامت بدنه کشتیها، مخازن و سازههای فلزی را بررسی میکنند.
صنایع خودروسازی
در خطوط تولید خودرو از ضخامت سنج برای کنترل کیفیت ورقهای فلزی و قطعات تولیدی استفاده میشود.
این موضوع باعث افزایش کیفیت محصول نهایی میشود.
صنایع هوافضا
در صنایع هوایی کوچکترین تغییر در ضخامت قطعات اهمیت دارد.
به همین دلیل اندازهگیری دقیق ضخامت قطعات آلومینیومی و تیتانیومی توسط دستگاههای التراسونیک انجام میشود.
صنعت ساختمان
در پروژههای عمرانی نیز این دستگاه برای بررسی ضخامت سازههای فلزی، تیرها، ستونها و مخازن کاربرد فراوانی دارد.
صنعت تولید مخازن تحت فشار
تولیدکنندگان مخازن تحت فشار موظف هستند ضخامت ورقها را قبل و بعد از ساخت کنترل کنند.
استفاده از ضخامت سنج باعث افزایش کیفیت و رعایت استانداردهای ایمنی میشود.
مهمترین نکات هنگام خرید ضخامت سنج التراسونیک
۱. محدوده اندازهگیری
اولین موردی که باید بررسی کنید، بازه اندازهگیری دستگاه است. برخی مدلها برای اندازهگیری ضخامتهای کم طراحی شدهاند، در حالی که برخی دیگر توانایی اندازهگیری قطعات بسیار ضخیم را دارند.
اگر در صنایع سنگین مانند نفت، گاز یا فولاد فعالیت میکنید، بهتر است دستگاهی با بازه اندازهگیری گسترده انتخاب کنید.
۲. دقت اندازهگیری
دقت یکی از مهمترین معیارهای انتخاب ضخامت سنج است. مدلهای حرفهای معمولاً دقتی در حدود ±0.01 میلیمتر دارند که برای کاربردهای صنعتی بسیار مناسب است.
۳. نوع پراب
پراب مهمترین بخش دستگاه محسوب میشود.
بسته به نوع کاربرد ممکن است به یکی از موارد زیر نیاز داشته باشید:
- پراب استاندارد
- پراب مخصوص سطوح داغ
- پراب فرکانس بالا
- پراب مخصوص قطعات نازک
- پراب مخصوص قطعات با انحنای زیاد
انتخاب پراب مناسب تأثیر مستقیمی بر دقت اندازهگیری دارد.
۴. قابلیت کالیبراسیون
دستگاهی را انتخاب کنید که امکان کالیبراسیون سریع و آسان داشته باشد. این ویژگی باعث افزایش دقت اندازهگیری و کاهش خطاهای احتمالی میشود.
۵. حافظه داخلی
در پروژههای بازرسی، ثبت نتایج اهمیت زیادی دارد. بسیاری از مدلهای حرفهای امکان ذخیره صدها یا حتی هزاران اندازهگیری را فراهم میکنند.
۶. کیفیت صفحه نمایش
اگر در محیطهای صنعتی یا فضای باز کار میکنید، بهتر است دستگاهی با نمایشگر بزرگ و نور پسزمینه انتخاب کنید تا خواندن اطلاعات آسانتر باشد.
۷. مقاومت بدنه
در محیطهای صنعتی احتمال ضربه، گردوغبار و رطوبت وجود دارد. بنابراین بهتر است دستگاهی با بدنه مقاوم و طراحی صنعتی انتخاب کنید.
مقایسه انواع ضخامت سنج التراسونیک
جدول زیر به شما کمک میکند تا راحتتر مدل مناسب خود را انتخاب کنید.
| ویژگی | مدل اقتصادی | مدل نیمه حرفهای | مدل حرفهای |
|---|---|---|---|
| دقت | خوب | بسیار خوب | عالی |
| حافظه داخلی | ندارد | دارد | پیشرفته |
| اتصال به کامپیوتر | ندارد | برخی مدلها | دارد |
| سرعت اندازهگیری | متوسط | زیاد | بسیار زیاد |
| قابلیت ثبت گزارش | محدود | خوب | کامل |
| مناسب صنایع سنگین | خیر | تا حدودی | بله |
| قیمت | اقتصادی | متوسط | بالا |
برندهای معتبر ضخامت سنج التراسونیک
در بازار تجهیزات اندازهگیری، برندهای مختلفی فعالیت میکنند. هر برند ویژگیها و مزایای خاص خود را دارد و انتخاب آن به نوع کاربرد، بودجه و نیاز شما بستگی دارد.
برخی از برندهای معتبر که معمولاً در بازار ایران و در مجموعه بازرگانی سفیر گستر توس نیز محصولات آنها عرضه میشود عبارتاند از:
- Benetech
- Wintact
- UNI-T
- CEM
- Smart Sensor
- TIME
- Huatec
- LANDTEK
- TMTECK
هر یک از این برندها مدلهایی با امکانات متفاوت ارائه میکنند؛ از دستگاههای اقتصادی مناسب برای کارهای عمومی گرفته تا تجهیزات حرفهای برای بازرسیهای صنعتی و پروژههای حساس.
ضخامت سنج التراسونیک برای چه افرادی مناسب است؟
اگر در یکی از مشاغل زیر فعالیت دارید، این دستگاه میتواند یکی از ضروریترین تجهیزات شما باشد:
- بازرس فنی
- کارشناس کنترل کیفیت
- مهندس مکانیک
- مهندس خوردگی
- کارشناس جوش
- پیمانکار پروژههای نفت و گاز
- تکنسین تعمیرات و نگهداری
- شرکتهای بازرسی فنی
- سازندگان مخازن فلزی
- صنایع پتروشیمی
- نیروگاهها
- شرکتهای کشتیسازی
خطاهای رایج هنگام اندازهگیری ضخامت
گاهی کاربران تصور میکنند دستگاه دقت کافی ندارد، در حالی که علت اصلی، روش نادرست استفاده است.
رایجترین خطاها عبارتاند از:
استفاده نکردن از ژل کوپلنت
بدون کوپلنت، امواج فراصوت بهدرستی وارد قطعه نمیشوند و نتیجه اندازهگیری نادرست خواهد بود.
کالیبره نبودن دستگاه
قبل از شروع هر پروژه، دستگاه باید کالیبره شود تا نتایج قابل اعتماد باشند.
سطح آلوده
وجود رنگ پوستهشده، زنگزدگی شدید یا آلودگی روی سطح میتواند باعث ایجاد خطا شود.

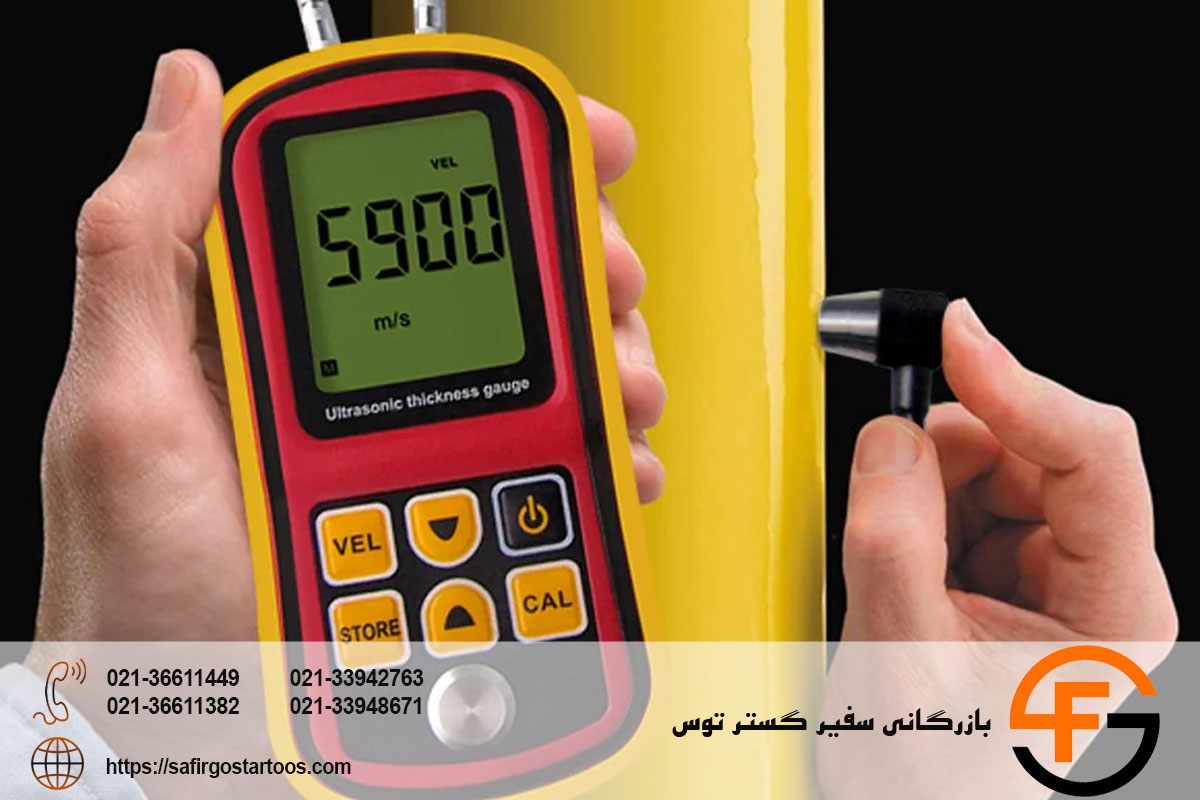

انتخاب اشتباه سرعت صوت
برای هر جنس، سرعت انتشار صوت متفاوت است. اگر این مقدار بهدرستی تنظیم نشود، ضخامت نمایشدادهشده دقیق نخواهد بود.
فشار بیش از حد روی پراب
فشار زیاد یا قرارگیری نادرست پراب نیز میتواند بر نتیجه اندازهگیری تأثیر بگذارد.
چگونه عمر ضخامت سنج التراسونیک را افزایش دهیم؟
برای افزایش طول عمر دستگاه، رعایت چند نکته ساده اما مهم ضروری است:
- پس از هر بار استفاده، پراب را تمیز کنید.
- دستگاه را در کیف مخصوص نگهداری کنید.
- از وارد شدن ضربه جلوگیری کنید.
- باتری را بهموقع تعویض کنید.
- دستگاه را بهصورت دورهای کالیبره کنید.
- از ژل کوپلنت مناسب استفاده کنید.
- از قرار دادن دستگاه در محیطهای بسیار مرطوب یا با دمای بالا خودداری کنید.
سوالات متداول درباره ضخامت سنج التراسونیک (FAQ)
وجود بخش پرسشهای متداول علاوه بر پاسخگویی به نیاز کاربران، شانس نمایش صفحه در نتایج غنی (Rich Results) گوگل را نیز افزایش میدهد.
آیا ضخامت سنج التراسونیک فقط برای فلزات کاربرد دارد؟
خیر. اگرچه بیشترین استفاده از این دستگاه برای اندازهگیری ضخامت فلزاتی مانند فولاد، استیل، آلومینیوم و مس است، اما بسیاری از مدلهای حرفهای امکان اندازهگیری موادی مانند پلاستیک سخت، PVC، رزین، شیشه و برخی کامپوزیتها را نیز دارند. البته برای هر جنس باید سرعت انتشار صوت متناسب با آن ماده در دستگاه تنظیم شود.
آیا برای اندازهگیری باید به دو طرف قطعه دسترسی داشته باشیم؟
خیر. یکی از مهمترین مزایای ضخامت سنج التراسونیک این است که تنها از یک سمت قطعه اندازهگیری انجام میشود. این ویژگی باعث شده است که برای مخازن، لولهها و تجهیزات نصبشده بهترین گزینه باشد.
چرا باید از ژل کوپلنت استفاده کنیم؟
امواج اولتراسونیک در هوا بهخوبی منتقل نمیشوند. ژل کوپلنت فضای خالی بین پراب و سطح قطعه را از بین میبرد و باعث انتقال صحیح امواج و افزایش دقت اندازهگیری میشود.
دقت ضخامت سنج التراسونیک چقدر است؟
بسته به مدل دستگاه، دقت میتواند از حدود ±۰٫۱ میلیمتر در مدلهای اقتصادی تا ±۰٫۰۱ میلیمتر در مدلهای حرفهای متغیر باشد. برای کاربردهای صنعتی حساس، استفاده از مدلهای با دقت بالا توصیه میشود.
آیا ضخامت سنج نیاز به کالیبراسیون دارد؟
بله. برای حفظ دقت اندازهگیری، بهتر است دستگاه بهصورت دورهای و همچنین پیش از شروع پروژههای حساس کالیبره شود. بسیاری از مدلهای حرفهای امکان کالیبراسیون سریع را در اختیار کاربر قرار میدهند.
هنگام خرید ضخامت سنج التراسونیک به چه نکاتی توجه کنیم؟
در انتخاب دستگاه، به موارد زیر دقت کنید:
- محدوده اندازهگیری
- دقت و رزولوشن
- نوع پراب
- قابلیت تعویض پراب
- حافظه داخلی
- امکان اتصال به کامپیوتر
- کیفیت نمایشگر
- مقاومت بدنه
- خدمات پس از فروش و تأمین لوازم جانبی
چرا خرید از بازرگانی سفیر گستر توس؟
انتخاب یک فروشنده معتبر، بهاندازه انتخاب خود دستگاه اهمیت دارد. بازرگانی سفیر گستر توس با تمرکز بر تجهیزات اندازهگیری، ابزار دقیق و تجهیزات تست و بازرسی، تلاش میکند محصولات متنوع و باکیفیتی را از برندهای معتبر در اختیار مشتریان قرار دهد.
مزایای خرید از بازرگانی سفیر گستر توس عبارتاند از:
- تنوع بالای محصولات و برندها
- مشاوره تخصصی پیش از خرید
- مناسب برای صنایع مختلف از جمله نفت، گاز، پتروشیمی، برق، خودروسازی و کنترل کیفیت
- ارائه اطلاعات فنی و مشخصات کامل محصولات
- پشتیبانی در انتخاب مناسبترین دستگاه بر اساس نیاز پروژه
اگر در انتخاب ضخامت سنج مناسب تردید دارید، دریافت مشاوره تخصصی پیش از خرید میتواند از صرف هزینههای اضافی جلوگیری کرده و شما را به سمت انتخابی متناسب با نیازتان هدایت کند.
جمعبندی
ضخامت سنج التراسونیک یکی از مهمترین تجهیزات اندازهگیری و بازرسی غیرمخرب است که نقش کلیدی در افزایش ایمنی، کاهش هزینههای تعمیرات و جلوگیری از خرابی تجهیزات صنعتی دارد. این دستگاه با استفاده از امواج فراصوت، بدون آسیب رساندن به قطعه، ضخامت انواع فلزات و برخی مواد غیرفلزی را با دقت بالا اندازهگیری میکند.
با توجه به تنوع مدلها و برندهای موجود، انتخاب دستگاه مناسب باید بر اساس نوع کاربرد، محدوده اندازهگیری، دقت موردنیاز، نوع پراب و امکانات جانبی انجام شود. اگر بهدنبال خرید ضخامت سنج التراسونیک باکیفیت هستید، پیشنهاد میشود محصولات و برندهای موجود در بازرگانی سفیر گستر توس را بررسی کرده و با دریافت مشاوره تخصصی، بهترین گزینه را متناسب با نیاز خود انتخاب کنید.
