راهنمای انتخاب بهترین میگر
راهنمای انتخاب بهترین میگر برای تست عایق کابل و موتور؛ از انتخاب ولتاژ تا خرید عایقسنج مناسب
وقتی صحبت از نگهداری تجهیزات برقی، عیبیابی کابلها، تابلوهای برق و موتورهای الکتریکی میشود، یکی از مهمترین تستهایی که نباید نادیده گرفته شود، تست مقاومت عایقی است. بسیاری از خرابیهای ناگهانی در موتورهای الکتریکی، کابلها، ژنراتورها و تجهیزات صنعتی، قبل از اینکه به شکل یک خرابی جدی ظاهر شوند، با کاهش مقاومت عایقی قابل شناسایی هستند.
اینجاست که میگر یا دستگاه تست مقاومت عایق اهمیت پیدا میکند.
اما یک سؤال مهم وجود دارد:
بهترین میگر برای تست عایق کابل و موتور کدام است؟
پاسخ این سؤال برای همه کاربران یکسان نیست. میگری که برای یک برقکار ساختمان مناسب است، الزاماً بهترین انتخاب برای یک تکنسین تعمیر و نگهداری صنعتی، موتورهای فشار متوسط یا کابلهای قدرت نیست.
در هنگام خرید میگر باید عواملی مانند ولتاژ تست، محدوده اندازهگیری مقاومت عایق، دقت، نوع تجهیزات مورد آزمایش، قابلیت اندازهگیری PI و DAR، ایمنی، کیفیت پرابها، قابلیت ثبت اطلاعات و برند دستگاه را در نظر گرفت.
در این راهنمای جامع از بازرگانی سفیر گستر توس بررسی میکنیم که میگر چیست، چگونه کار میکند، برای تست کابل و موتور چه ویژگیهایی اهمیت دارد، چه ولتاژ تستی باید انتخاب شود، تفاوت مدلهای مختلف میگر چیست و هنگام خرید عایقسنج به چه نکاتی باید توجه کنید.
میگر چیست؟
میگر (Megger) یا Insulation Resistance Tester دستگاهی تخصصی برای اندازهگیری مقاومت الکتریکی عایق است.
برخلاف مولتیمتر معمولی که معمولاً مقاومت را با ولتاژ پایین اندازهگیری میکند، میگر برای تست عایق، یک ولتاژ DC مشخص و نسبتاً بالا به تجهیز اعمال کرده و جریان بسیار کوچکی را که از عایق عبور میکند اندازهگیری میکند.
سپس دستگاه بر اساس این جریان، مقاومت عایقی را محاسبه و معمولاً بر حسب مگااهم (MΩ)، گیگااهم (GΩ) یا ترااهم (TΩ) نمایش میدهد.
به زبان ساده:
هرچه مقاومت عایقی بالاتر باشد، معمولاً وضعیت عایق بهتر است.
البته صرفاً بالا بودن عدد مقاومت به تنهایی برای قضاوت درباره سلامت یک تجهیز کافی نیست و باید نوع تجهیز، ولتاژ نامی، شرایط محیطی، دما، رطوبت و نتایج تستهای قبلی نیز در نظر گرفته شود.
امروزه اصطلاح «میگر» در بازار ایران بسیار رایج است، در حالی که نام فنیتر این ابزار Insulation Resistance Tester یا عایقسنج است.
چرا تست عایق کابل و موتور اهمیت دارد؟
عایق کابل و سیمپیچ موتور در طول زمان ممکن است تحت تأثیر عوامل مختلفی قرار بگیرد:
- افزایش دما
- رطوبت
- گردوغبار
- مواد شیمیایی
- روغن و آلودگی
- لرزش مکانیکی
- فرسودگی طبیعی
- اضافهولتاژ
- نصب نامناسب
- آسیب مکانیکی
- پیرشدن مواد عایقی
ممکن است کابل یا موتور از نظر ظاهری کاملاً سالم باشد، اما مقاومت عایقی آن بهتدریج کاهش پیدا کرده باشد.
در چنین شرایطی استفاده از میگر میتواند قبل از وقوع خرابی جدی، یک هشدار مهم در اختیار تکنسین قرار دهد.
برای مثال، فرض کنید یک موتور سهفاز در یک کارخانه بدون هیچ علامت ظاهری خاصی کار میکند. اگر مقاومت عایقی سیمپیچها به مرور کاهش پیدا کند، احتمال ایجاد نشتی جریان، اتصال بدنه یا در نهایت آسیب جدی به سیمپیچ افزایش پیدا میکند.
با انجام تستهای دورهای میتوان روند تغییرات مقاومت عایقی را ثبت و با نتایج قبلی مقایسه کرد.
بنابراین:
میگر فقط یک ابزار اندازهگیری نیست؛ بلکه یکی از ابزارهای مهم نگهداری پیشگیرانه تجهیزات الکتریکی است.
میگر برای چه تجهیزاتی استفاده میشود؟
کاربرد عایقسنج بسیار گستردهتر از تست ساده یک کابل است.
از جمله مهمترین کاربردهای میگر میتوان به موارد زیر اشاره کرد:
۱. تست عایق کابل
یکی از رایجترین کاربردهای میگر، بررسی مقاومت عایقی کابلهای برق است.
با استفاده از میگر میتوان وضعیت عایق کابل را در شرایط مشخص بررسی کرد و در صورت پایین بودن غیرعادی مقاومت، احتمال وجود مشکل در عایق را بررسی کرد.

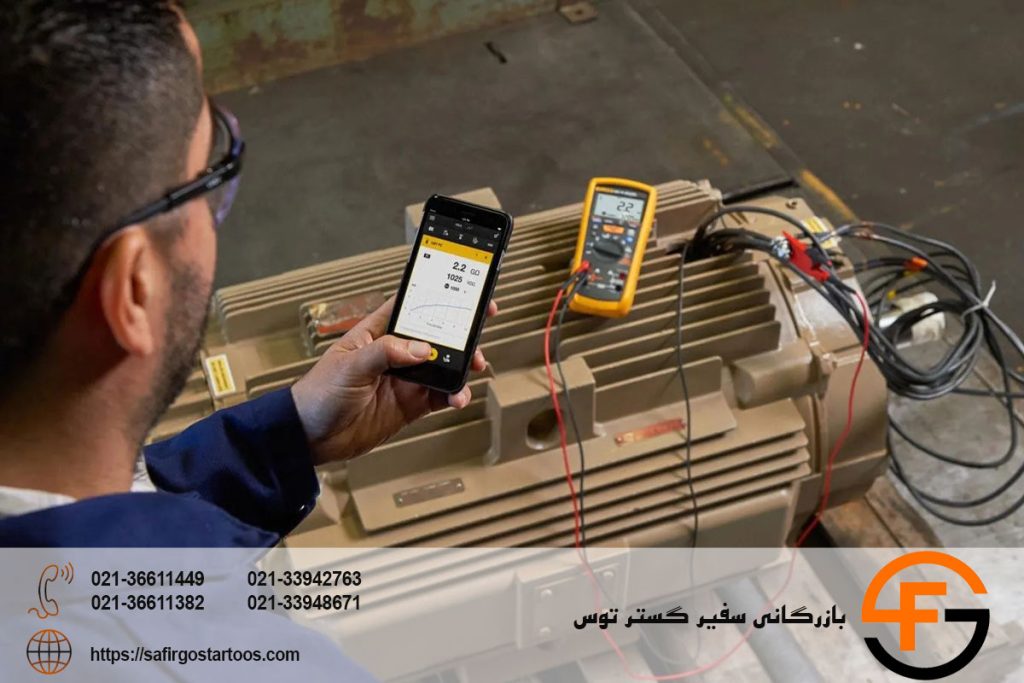

۲. تست عایق موتور الکتریکی
در موتورهای AC و DC، میگر میتواند برای بررسی مقاومت عایقی سیمپیچها نسبت به بدنه و در برخی شرایط بین سیمپیچها مورد استفاده قرار گیرد.
این تست در تعمیر و نگهداری موتورهای صنعتی اهمیت زیادی دارد.
۳. تست ژنراتور
در ژنراتورها نیز سلامت سیستم عایقی یکی از پارامترهای مهم در نگهداری تجهیزات است.
۴. تست ترانسفورماتور
بسته به نوع ترانسفورماتور و روش تست، عایقسنج میتواند بخشی از فرآیند ارزیابی وضعیت عایقی باشد.
۵. تست تابلوهای برق
در شرایط مناسب و با رعایت کامل الزامات ایمنی، مقاومت عایقی مدارها و بخشهایی از تابلوهای برق نیز قابل بررسی است.
۶. تست تجهیزات صنعتی
ماشینآلات، کابلهای داخلی تجهیزات، سیستمهای توزیع برق و بسیاری از تجهیزات الکتریکی دیگر نیز ممکن است به تست مقاومت عایقی نیاز داشته باشند.
راهنمای انتخاب بهترین میگر
تفاوت میگر با مولتیمتر چیست؟
یکی از اشتباهات رایج هنگام خرید تجهیزات اندازهگیری این است که تصور کنیم با یک مولتیمتر حرفهای میتوان تمام تستهای عایقی را انجام داد.
مولتیمتر برای اندازهگیری پارامترهایی مانند:
- ولتاژ
- جریان
- مقاومت
- پیوستگی
- فرکانس
- ظرفیت خازنی
بسیار کاربردی است.
اما میگر به طور تخصصی برای آزمون مقاومت عایق با ولتاژ DC تست مشخص طراحی شده است.
در واقع ممکن است یک مولتیمتر مقاومت بسیار بالایی را اندازهگیری کند، اما این موضوع به معنی جایگزین شدن آن با میگر نیست.
میگر برای شرایطی طراحی شده که باید رفتار عایق در برابر یک ولتاژ تست مشخص بررسی شود.
به همین دلیل اگر هدف شما تست عایق کابل، موتور، سیمپیچ یا تجهیزات صنعتی است، باید به سراغ یک عایقسنج واقعی بروید.
مهمترین معیار در انتخاب میگر: ولتاژ تست
یکی از اولین سؤالاتی که هنگام خرید میگر باید از خود بپرسید این است:
چه ولتاژ تستی برای تجهیزات من لازم است؟
میگرها بسته به مدل ممکن است ولتاژهای تست مختلفی داشته باشند؛ برای مثال:
- 50 ولت
- 100 ولت
- 250 ولت
- 500 ولت
- 1000 ولت
- 2500 ولت
- 5000 ولت
- 10,000 ولت
البته این به معنی آن نیست که هرچه ولتاژ تست میگر بیشتر باشد، دستگاه الزاماً بهتر است.
ولتاژ تست باید متناسب با تجهیز مورد آزمایش و روش/استاندارد مورد استفاده انتخاب شود.
برای نمونه، برخی عایقسنجهای حرفهای فلوک قابلیت انتخاب ولتاژهای 250، 500، 1000 و 2500 ولت را دارند، در حالی که مدلهای تخصصیتر این برند میتوانند به ولتاژهای 5 یا حتی 10 کیلوولت برسند.
بنابراین هنگام خرید، ابتدا مشخص کنید قرار است چه تجهیزاتی را تست کنید.
میگر 2500، 5000 و 10000 ولت برای چه کاربردی است؟
وقتی وارد حوزه تجهیزات قدرت، کابلهای ولتاژ بالاتر و کاربردهای تخصصیتر میشویم، ممکن است به میگرهایی با ولتاژ تست بالاتر نیاز باشد.
برای مثال، فلوک در خانواده عایقسنجهای خود مدلهایی با ولتاژ تست تا 2.5، 5 و 10 کیلوولت دارد.
اما انتخاب چنین دستگاهی صرفاً به دلیل «حرفهایتر بودن» آن منطقی نیست.
استفاده از ولتاژ تست نامناسب میتواند به تجهیز تحت آزمایش آسیب بزند.
بنابراین:
هیچوقت صرفاً بر اساس بالاتر بودن ولتاژ تست، یک میگر را بهترین مدل فرض نکنید.
انتخاب باید بر اساس نوع تجهیز، ولتاژ نامی، روش تست و دستورالعمل سازنده انجام شود.
مقاومت عایقی خوب چقدر است؟
یکی از پرتکرارترین سؤالات کاربران این است:
مقاومت عایقی خوب چند مگااهم است؟
پاسخ یک عدد ثابت برای همه تجهیزات ندارد.
مقدار قابل قبول مقاومت عایقی به موارد مختلفی بستگی دارد؛ از جمله:
- ولتاژ نامی تجهیز
- نوع تجهیز
- نوع عایق
- دمای محیط
- رطوبت
- استاندارد مورد استفاده
- دستورالعمل سازنده
- سابقه اندازهگیری
در برخی راهنماهای فلوک، برای نمونه، مقادیر پیشنهادی حداقل مقاومت عایقی در کنار ولتاژ تست مشخص ارائه شدهاند؛ اما این اعداد نباید بدون توجه به استاندارد و شرایط واقعی تجهیز به تمام کابلها و موتورها تعمیم داده شوند.
بنابراین در کار حرفهای، بهتر است به جای اینکه فقط بپرسیم:
«عدد میگر چقدر باید باشد؟»
بپرسیم:
«این عدد نسبت به مشخصات تجهیز، استاندارد و نتایج قبلی چه معنایی دارد؟»
بهترین میگر برای تست کابل چه ویژگیهایی دارد؟
اگر هدف اصلی شما تست کابل است، قبل از خرید به این موارد توجه کنید:
۱. محدوده مناسب ولتاژ تست
دستگاه باید بتواند ولتاژ تست مورد نیاز کابل شما را تولید کند.
۲. محدوده اندازهگیری مقاومت
کابل سالم ممکن است مقاومت عایقی بسیار بالایی داشته باشد؛ بنابراین محدوده اندازهگیری دستگاه اهمیت زیادی دارد.
۳. ایمنی مناسب
میگر با ولتاژ بالا کار میکند؛ بنابراین وجود سیستمهای هشدار ولتاژ، تخلیه خودکار و رده ایمنی مناسب اهمیت زیادی دارد.
۴. کیفیت پراب و کابل تست
کابلهای تست ضعیف میتوانند روی نتیجه اندازهگیری و ایمنی کاربر تأثیر بگذارند.
۵. قابلیت ثبت اطلاعات
اگر تستهای دورهای انجام میدهید، ثبت نتایج میتواند برای مقایسه وضعیت کابل در طول زمان بسیار مفید باشد.
بهترین میگر برای تست موتور چه ویژگیهایی دارد؟
برای تست موتور، انتخاب میگر باید کمی تخصصیتر باشد.
مهمترین قابلیتها عبارتاند از:
- چند سطح ولتاژ تست
- محدوده وسیع اندازهگیری مقاومت عایقی
- قابلیت PI
- قابلیت DAR
- تایمر تست
- نمایشگر خوانا
- تخلیه خودکار
- هشدار وجود ولتاژ
- پرابهای باکیفیت
- طراحی مقاوم برای محیط صنعتی
- قابلیت ذخیره اطلاعات در مدلهای حرفهای
برای موتورهای صنعتی، قابلیت بررسی روند تغییر مقاومت عایقی اهمیت زیادی دارد.
اگر مثلاً نتایج تست موتور را در بازههای زمانی مختلف ثبت کنید، کاهش تدریجی مقاومت عایقی میتواند به عنوان یک علامت هشدار برای بررسی بیشتر موتور مورد توجه قرار گیرد.
معرفی هیوکی به عنوان یکی از گزینههای مهم عایقسنج
برند Hioki یکی از نامهای شناختهشده در حوزه تجهیزات اندازهگیری الکتریکی است و محصولات عایقسنج این برند نیز برای تستهای میدانی طراحی شدهاند.
برای مثال، Hioki IR4017-20 یک عایقسنج آنالوگ با ولتاژ تست 500 ولت و محدوده اندازهگیری تا 1000 مگااهم است. این مدل دارای طراحی مقاوم، بررسی مدار زنده و ساختار مناسب برای کارهای میدانی است.
هیوکی همچنین مدلهای دیجیتال و تخصصیتری در خانواده عایقسنجهای خود دارد.
در سایت بازرگانی سفیر گستر توس نیز میگر هیوکی در کنار سایر تجهیزات اندازهگیری عرضه میشود و این موضوع میتواند برای کاربرانی که به دنبال خرید تجهیزات اندازهگیری صنعتی از یک مجموعه تخصصی هستند، اهمیت داشته باشد.
معرفی فلوک در بازار میگر و عایقسنج
Fluke نیز یکی از برندهای مطرح تجهیزات تست و اندازهگیری است.
یکی از مزیتهای خانواده عایقسنجهای فلوک، تنوع مدلهاست؛ به طوری که از دستگاههای سادهتر برای تستهای رایج تا مدلهای حرفهای با ولتاژ تست بسیار بالاتر در این خانواده وجود دارد.
برای مثال، مدلهای فلوک در خانواده عایقسنج میتوانند بسته به مدل دارای امکاناتی مانند:
- تست 50 تا 1000 ولت
- تست 2500 ولت
- تست 5000 ولت
- تست 10000 ولت
- اندازهگیری مقاومت عایق در محدودههای بسیار بالا
- PI
- DAR
- ثبت اطلاعات
- هشدار ولتاژ
- تخلیه خودکار
باشند.
بنابراین اگر کاربر به دنبال یک میگر حرفهای برای کاربردهای صنعتی باشد، بررسی میگر فلوک میتواند یکی از گزینههای جدی باشد.
آیا میگر دیجیتال بهتر از میگر آنالوگ است؟
جواب مطلقی وجود ندارد.
میگرهای آنالوگ مزایایی مانند:
- سادگی
- خوانایی مناسب در برخی شرایط
- مقاومت بالا در برابر برخی شرایط کاری
- کاربری ساده
دارند.
از طرف دیگر، میگرهای دیجیتال معمولاً امکانات بیشتری مانند:
- نمایش دقیق عدد
- انتخاب چند ولتاژ تست
- ذخیره اطلاعات
- تایمر
- PI
- DAR
- مقایسه Pass/Fail
- ارتباط با کامپیوتر
- ثبت نتایج
ارائه میکنند.
بنابراین اگر استفاده شما ساده و میدانی است، یک مدل ساده میتواند کاملاً منطقی باشد؛ اما برای نگهداری صنعتی و ثبت سوابق تست، معمولاً مدل دیجیتال حرفهای امکانات کاربردیتری ارائه میدهد.
هنگام خرید میگر به چه نکاتی توجه کنیم؟
اگر بخواهیم یک چکلیست کاربردی برای خرید میگر تهیه کنیم، موارد زیر اهمیت زیادی دارند:
چکلیست انتخاب میگر
۱. نوع تجهیز مورد آزمایش را مشخص کنید.
آیا قرار است کابل تست شود یا موتور؟ ژنراتور؟ تابلو برق؟ ترانسفورماتور؟
۲. ولتاژ نامی تجهیزات را مشخص کنید.
این موضوع در انتخاب محدوده ولتاژ تست اهمیت زیادی دارد.
۳. ولتاژهای تست دستگاه را بررسی کنید.
آیا فقط 500 ولت نیاز دارید یا دستگاه باید 50، 100، 250، 500 و 1000 ولت را نیز پوشش دهد؟
۴. محدوده مقاومت عایقی را بررسی کنید.
هرچه کاربرد تخصصیتر باشد، بررسی محدوده اندازهگیری اهمیت بیشتری پیدا میکند.
۵. وجود PI و DAR را بررسی کنید.
برای تستهای حرفهای موتور و تجهیزات صنعتی، این قابلیتها میتوانند بسیار مفید باشند.
۶. ایمنی دستگاه را جدی بگیرید.
عایقسنج با ولتاژ تست بالا کار میکند و تجهیزات ایمنی آن اهمیت بسیار زیادی دارند.
۷. کیفیت پرابها را بررسی کنید.
پراب و کابل تست بخشی جداییناپذیر از سیستم اندازهگیری هستند.
۸. شرایط محیط کاری را در نظر بگیرید.
اگر قرار است دستگاه در کارخانه، کارگاه یا محیطهای صنعتی استفاده شود، مقاومت مکانیکی و طراحی بدنه اهمیت پیدا میکند.
۹. خدمات و اصالت کالا را بررسی کنید.
در ابزار اندازهگیری، خرید دستگاه اصل و برخورداری از خدمات و پشتیبانی معتبر اهمیت زیادی دارد.
اشتباهات رایج هنگام انتخاب میگر
اشتباه اول: خرید بر اساس قیمت
ارزانترین میگر همیشه بهترین انتخاب نیست.
اگر دستگاه قرار است روزانه در یک محیط صنعتی استفاده شود، کیفیت، دقت، ایمنی و دوام باید در کنار قیمت بررسی شود.
اشتباه دوم: تصور اینکه ولتاژ تست بالاتر یعنی دستگاه بهتر
یک میگر 10 کیلوولت برای همه کاربران مناسب نیست.
دستگاه باید متناسب با کاربرد انتخاب شود.
اشتباه سوم: توجه نکردن به محدوده مقاومت
ممکن است ولتاژ تست دستگاه مناسب باشد اما محدوده اندازهگیری مقاومت برای کاربرد شما کافی نباشد.
اشتباه چهارم: نادیده گرفتن PI و DAR
اگر هدف شما تست حرفهای موتور و نگهداری پیشگیرانه است، حذف این قابلیتها میتواند محدودیت ایجاد کند.
اشتباه پنجم: توجه نکردن به ایمنی
وجود هشدار ولتاژ، تخلیه خودکار و رده ایمنی مناسب در یک میگر حرفهای اهمیت بسیار زیادی دارد.
اشتباه ششم: خرید بدون مشخص کردن کاربرد
اول باید بدانید میگر را برای چه کاری میخواهید و بعد مدل مناسب را انتخاب کنید.
جدول مقایسه معیارهای مهم برای خرید میگر
| معیار | اهمیت | چرا مهم است؟ |
|---|---|---|
| ولتاژ تست | بسیار زیاد | باید با تجهیز مورد آزمایش متناسب باشد |
| محدوده مقاومت | بسیار زیاد | برای مشاهده مقادیر عایقی مختلف ضروری است |
| PI | زیاد | مناسب تحلیل وضعیت عایق در آزمونهای زمانی |
| DAR | زیاد | اطلاعات تکمیلی درباره رفتار عایق |
| هشدار ولتاژ | بسیار زیاد | افزایش ایمنی کاربر |
| تخلیه خودکار | بسیار زیاد | کاهش خطر باقیماندن شارژ روی تجهیز |
| تایمر تست | متوسط تا زیاد | کنترل زمان آزمون |
| حافظه | متوسط تا زیاد | ثبت و مقایسه نتایج |
| کیفیت پراب | بسیار زیاد | دقت و ایمنی تست |
| رده ایمنی | بسیار زیاد | مناسب بودن دستگاه برای محیط کاری |
| مقاومت بدنه | متوسط تا زیاد | مناسب محیطهای صنعتی |
| برند | زیاد | کیفیت، خدمات و قابلیت اطمینان |
انتخاب بهترین میگر برای تست عایق کابل و موتور به یک ویژگی خاص محدود نمیشود.
اگر فقط به دنبال یک دستگاه ساده برای تستهای معمولی هستید، ممکن است یک میگر تکولتاژ انتخاب مناسبی باشد.
اما اگر قرار است دستگاه در محیط صنعتی برای تست موتور، کابل، ژنراتور و تجهیزات مختلف استفاده شود، بهتر است به سراغ مدلی بروید که چند ولتاژ تست، محدوده مقاومت مناسب، PI، DAR، تایمر، سیستمهای ایمنی و قابلیت ثبت نتایج را در اختیار شما قرار دهد.
برندهایی مانند Hioki و Fluke نیز به دلیل تنوع عایقسنجها میتوانند در فهرست گزینههای بررسی قرار بگیرند. محصولات هیوکی و سایر تجهیزات اندازهگیری این برند در فروشگاه بازرگانی سفیر گستر توس عرضه میشوند.
در نهایت، بهترین میگر دستگاهی نیست که بالاترین ولتاژ تست یا بیشترین امکانات را داشته باشد؛ بلکه دستگاهی است که دقیقاً با نوع تجهیز، سطح ولتاژ، محیط کاری و روش تست شما مطابقت داشته باشد.
در بخش بعدی مقاله، سراغ یکی از مهمترین موضوعات خرید میگر میرویم:
مقایسه میگرهای 500، 1000، 2500، 5000 و 10000 ولت + راهنمای انتخاب میگر مناسب برای موتورهای سهفاز، کابلهای برق و تجهیزات صنعتی.
میگر 500 ولت یا 1000 ولت؟ کدام برای شما مناسبتر است؟
یکی از پرتکرارترین سؤالات هنگام خرید میگر این است که میگر 500 ولت بهتر است یا 1000 ولت؟
واقعیت این است که هیچکدام را نمیتوان بهصورت مطلق «بهترین» دانست. انتخاب ولتاژ تست باید براساس مشخصات تجهیز، ولتاژ نامی، دستورالعمل سازنده و استاندارد یا روش آزمون انجام شود.
برای مثال، در راهنمای انتخاب عایقسنج فلوک، برای تجهیزاتی با ولتاژ نامی 250 ولت، حداقل ولتاژ تست 500 ولت و برای برخی تجهیزات 600 تا 1000 ولتی، ولتاژ تست 1000 ولت پیشنهاد شده است. همین راهنما نشان میدهد که برای تجهیزات با ولتاژ نامی بالاتر، ممکن است به ولتاژهای تست 2500 ولت یا بیشتر نیاز باشد.
بنابراین قبل از اینکه فقط براساس قیمت یا برند اقدام به خرید کنید، باید مشخص کنید میگر قرار است دقیقاً چه چیزی را تست کند.
میگر 1000 ولت؛ انتخابی کاربردیتر برای کار صنعتی
اگر قرار است میگر برای کاربردهای صنعتی متنوعتری استفاده شود، مدلهای 1000 ولتی معمولاً انعطاف بیشتری در اختیار کاربر قرار میدهند.
بعضی دستگاهها فقط 500 ولت تست ارائه میکنند، در حالی که مدلهای حرفهایتر میتوانند چند سطح ولتاژ از جمله 50، 100، 250، 500 و 1000 ولت را در یک دستگاه ارائه دهند.
برای مثال، فلوک 1507 امکان انتخاب ولتاژهای 50، 100، 250، 500 و 1000 ولت را دارد و فلوک 1503 در 500 و 1000 ولت کار میکند.
مزیت میگر چندولتاژه این است که تکنسین برای پروژههای مختلف، انعطاف بیشتری دارد.
اما باز هم باید تأکید کرد:
وجود قابلیت 1000 ولت به این معنی نیست که باید همیشه از 1000 ولت استفاده کنید.
ولتاژ تست باید مطابق روش آزمون انتخاب شود.
میگر چندولتاژه چه مزیتی دارد؟
فرض کنید یک تکنسین هم با سیمکشی و تجهیزات ساختمانی کار میکند و هم گاهی موتور و تجهیزات صنعتی را تست میکند.
اگر یک میگر فقط 500 ولت داشته باشد، در برخی کاربردها ممکن است محدود شود.
اما یک دستگاه چندولتاژه میتواند برای طیف وسیعتری از تستها مورد استفاده قرار گیرد.
برای نمونه، یک عایقسنج حرفهای میتواند سطوحی مانند:
50V → 100V → 250V → 500V → 1000V
را در اختیار کاربر قرار دهد.
برخی مدلهای پیشرفتهتر نیز به 2500، 5000 یا حتی 10000 ولت میرسند.
فلوک در راهنمای رسمی محصولات خود مدلهایی مانند 1507، 1535، 1550C و 1555 را در ردههای مختلف ارائه کرده است؛ 1535 تا 2500 ولت، 1550C تا 5000 ولت و 1555 تا 10000 ولت تست را پوشش میدهند.
بهترین میگر برای موتور سه فاز چیست؟
برای پاسخ به این سؤال باید چند عامل را همزمان در نظر گرفت.
یک موتور سهفاز ممکن است از نظر توان، ولتاژ، شرایط کاری، نوع عایق، سن و وضعیت نگهداری با موتور دیگری کاملاً متفاوت باشد.
به همین دلیل نمیتوان یک مدل مشخص را برای تمام موتورها «بهترین میگر» نامید.
اما برای تستهای حرفهای موتور، بهتر است عایقسنجی انتخاب شود که امکاناتی مانند موارد زیر داشته باشد:
- چند ولتاژ تست
- محدوده وسیع مقاومت عایقی
- PI
- DAR
- تایمر
- ثبت اطلاعات
- نمایشگر خوانا
- تخلیه خودکار
- هشدار وجود ولتاژ
- فیلتر مناسب در محیطهای دارای نویز
- پرابهای باکیفیت
- بدنه مقاوم
در تست موتور، فقط عدد مقاومت عایقی در یک لحظه اهمیت ندارد؛ روند تغییرات مقاومت عایق در طول زمان نیز بسیار مهم است.
به همین دلیل مدلهایی که امکان انجام آزمونهای تشخیصی و ثبت نتایج دارند، برای بخش تعمیرات و نگهداری صنعتی ارزش بیشتری پیدا میکنند.
تست عایق موتور با میگر چگونه انجام میشود؟
تست مقاومت عایقی موتور باید توسط فرد آموزشدیده و طبق دستورالعمل سازنده موتور و روش آزمون مربوطه انجام شود.
بهصورت کلی، روند کار شامل مراحل زیر است:
مرحله اول: قطع کامل برق
قبل از اتصال میگر، موتور باید کاملاً از منبع تغذیه جدا شده باشد.
این موضوع بسیار مهم است؛ زیرا میگر هنگام تست، ولتاژ DC تولید میکند.
مرحله دوم: اطمینان از بیبرق بودن تجهیز
نباید صرفاً به خاموش کردن کلید اکتفا کرد.
وضعیت بیبرق بودن باید با روش مناسب و تجهیزات مناسب تأیید شود.
مرحله سوم: جدا کردن اتصالات مورد نیاز
برای جلوگیری از تأثیر تجهیزات جانبی، بسته به طراحی موتور ممکن است لازم باشد اتصالات مشخصی جدا شوند.
مرحله چهارم: انتخاب ولتاژ تست
ولتاژ تست براساس مشخصات موتور و روش آزمون انتخاب میشود.
مرحله پنجم: اتصال پرابها
اتصال باید مطابق روش تست انجام شود.
مرحله ششم: اجرای تست
میگر ولتاژ DC را اعمال کرده و مقاومت عایقی را اندازهگیری میکند.
مرحله هفتم: ثبت نتیجه
عدد مقاومت عایقی، زمان تست و شرایط محیطی میتواند برای سوابق نگهداری ثبت شود.
مرحله هشتم: تخلیه تجهیز
پس از پایان تست، باید اجازه داده شود تجهیز طبق روش ایمن تخلیه شود.
به همین دلیل وجود قابلیت Automatic Discharge در عایقسنجهای حرفهای اهمیت زیادی دارد. در راهنمای محصولات فلوک نیز تخلیه خودکار به عنوان یکی از قابلیتهای مهم عایقسنجها ذکر شده است.
چرا دما در تست عایق موتور اهمیت دارد؟
یکی از نکاتی که کاربران هنگام تفسیر نتایج میگر نادیده میگیرند، دمای عایق است.
مقاومت عایقی میتواند تحت تأثیر دما قرار بگیرد.
بنابراین اگر نتیجه تست یک موتور در تابستان با نتیجه همان موتور در شرایط دمایی متفاوت مقایسه شود، ممکن است اختلاف ایجادشده صرفاً ناشی از شرایط محیطی نباشد و نیاز به درنظرگرفتن اثر دما وجود داشته باشد.
به همین دلیل در نگهداری حرفهای موتور، ثبت شرایط تست مانند:
- دمای محیط
- دمای موتور
- رطوبت
- زمان تست
- ولتاژ تست
- مقاومت عایقی
میتواند ارزش زیادی داشته باشد.
برخی عایقسنجهای پیشرفته هیوکی نیز قابلیت ورود دما و رطوبت و ثبت اطلاعات را ارائه میکنند. مدل IR5050 علاوه بر PI و DAR، قابلیتهایی مانند DD، SV، Ramp، Timer، ثبت دستی و Logging را نیز ارائه میکند.
بهترین میگر برای تست کابل چیست؟
برای انتخاب میگر مناسب کابل باید ابتدا نوع کابل را مشخص کرد.
کابل موردنظر ممکن است:
- کابل ساختمانی
- کابل صنعتی
- کابل قدرت
- کابل کنترل
- کابل چند رشته
- کابل فشار متوسط
- کابل فشار بالا
باشد.
طبیعی است که نیازهای تست این کابلها یکسان نیست.
در کابلهای قدرت، ظرفیت خازنی کابل و طول کابل نیز میتواند روی فرآیند تست تأثیر داشته باشد.
بنابراین انتخاب میگر برای کابلهای صنعتی و قدرت باید با دقت بیشتری انجام شود.
در مدلهای حرفهای، محدوده مقاومت بسیار بالا نیز اهمیت پیدا میکند؛ زیرا کابل سالم میتواند مقاومت عایقی بسیار زیادی نشان دهد.
برای نمونه، فلوک 1555 میتواند مقاومت عایقی را تا محدوده 2 ترااهم اندازهگیری کند و ولتاژهای تست 250، 500، 1000، 2500، 5000 و 10000 ولت را ارائه میدهد.
میگر 5000 ولت؛ چه زمانی به آن نیاز داریم؟
میگر 5000 ولت بیشتر در کاربردهای تخصصیتر مورد توجه قرار میگیرد.
برای مثال، در برخی کاربردهای تجهیزات قدرت، کابلهای خاص، موتورهای بزرگ، ژنراتورها و تجهیزات با سطح ولتاژ بالاتر ممکن است چنین محدودهای مورد نیاز باشد.
اما نکته بسیار مهم این است:
میگر 5000 ولت را نباید صرفاً به دلیل حرفهایتر بودن خرید.
اگر تجهیز شما برای چنین ولتاژی طراحی نشده باشد، اعمال ولتاژ تست نامناسب میتواند خطرناک یا آسیبزا باشد.
پس قبل از خرید یک عایقسنج 5 کیلوولت، باید دقیقاً مشخص شود که این سطح تست برای تجهیزات شما لازم است.
میگر 10000 ولت برای چه کاربردی است؟
میگر 10 کیلوولت در دسته ابزارهای تخصصی تست عایق قرار میگیرد.
برای نمونه، فلوک 1555 امکان تست در ولتاژهای 250 تا 10000 ولت و اندازهگیری مقاومت عایقی تا 2 ترااهم را ارائه میکند. این دستگاه همچنین قابلیتهایی مانند PI/DAR، تخلیه خودکار، ذخیره اطلاعات و تستهای زمانی را دارد.
در چنین سطحی، موضوع ایمنی اهمیت بسیار بیشتری پیدا میکند.
این دسته از تجهیزات برای هر برقکار یا تکنسین عمومی طراحی نشدهاند و استفاده از آنها باید با آموزش، روش آزمون مناسب و تجهیزات ایمنی لازم انجام شود.
مقایسه میگر 500، 1000، 2500، 5000 و 10000 ولت
| ولتاژ تست | کاربرد کلی | مناسب برای |
|---|---|---|
| 500V | تستهای رایج کمولتاژ | سیمکشی، برخی کابلها و تجهیزات کمولتاژ |
| 1000V | کاربرد صنعتی گستردهتر | برخی موتورهای صنعتی، کابلها و تجهیزات الکتریکی |
| 2500V | کاربرد تخصصیتر | برخی تجهیزات قدرت و ماشینهای الکتریکی |
| 5000V | تستهای تخصصی | برخی موتورهای بزرگ، ژنراتورها و کابلهای قدرت |
| 10000V | کاربرد بسیار تخصصی | برخی تجهیزات و سیستمهای ولتاژ بالا |
این جدول راهنمای کلی است و جایگزین دستورالعمل سازنده تجهیز یا استاندارد آزمون نیست.
Fluke یا Hioki؛ کدام میگر بهتر است؟
یکی از مهمترین مقایسهها برای خریداران تجهیزات اندازهگیری، مقایسه Fluke و Hioki است.
هر دو برند در حوزه تجهیزات اندازهگیری الکتریکی شناختهشده هستند و انتخاب میان آنها باید براساس مدل مشخص و کاربرد موردنظر انجام شود.
Fluke
مزیت مهم خانواده عایقسنجهای فلوک، تنوع مدلهاست.
از مدلهایی برای تستهای معمول 50 تا 1000 ولت گرفته تا دستگاههای 2.5، 5 و 10 کیلوولت در این خانواده وجود دارد.
برخی مدلها نیز امکاناتی مانند PI/DAR، ثبت اطلاعات، تخلیه خودکار و قابلیتهای ارتباطی ارائه میکنند.
Hioki
هیوکی نیز طیف متنوعی از عایقسنجها دارد.
برای مثال IR4059 پنج سطح ولتاژ 50، 125، 250، 500 و 1000 ولت را ارائه میکند و برای کاربردهای میدانی طراحی شده است.
در طرف دیگر، مدل حرفهایتر IR5050 میتواند ولتاژ تست را از 250 ولت تا 5.20 کیلوولت تنظیم کند و امکانات تشخیصی متعددی مانند PI، DAR، DD، SV و Ramp را در اختیار کاربر قرار دهد.
بنابراین پاسخ به سؤال «Fluke بهتر است یا Hioki؟» بدون مشخص کردن مدل، کاربرد و بودجه چندان دقیق نیست.
اگر برقکار هستید چه میگری بخرید؟
اگر استفاده شما بیشتر شامل تستهای برق ساختمان، تابلوها و تجهیزات کمولتاژ است، معمولاً لازم نیست سراغ یک میگر 5 یا 10 کیلوولت بروید.
برای چنین کاربری بهتر است روی موارد زیر تمرکز کنید:
- 500 و 1000 ولت
- وزن مناسب
- خوانایی نمایشگر
- ایمنی
- کیفیت پراب
- سرعت اندازهگیری
- بدنه مقاوم
- قیمت منطقی
در این شرایط یک عایقسنج چندولتاژه 50 تا 1000 ولت میتواند انعطاف بسیار بیشتری نسبت به مدل تکولتاژ داشته باشد.
اگر تکنسین صنعتی هستید چه میگری بخرید؟
برای تکنسین تعمیرات و نگهداری صنعتی، معیارها کمی متفاوت هستند.
در این شرایط بهتر است دستگاهی انتخاب شود که علاوه بر مقاومت عایقی، قابلیتهای تشخیصی بیشتری داشته باشد.
ویژگیهای پیشنهادی:
ولتاژهای تست متعدد + PI + DAR + تایمر + ثبت اطلاعات + تخلیه خودکار + هشدار ولتاژ + محدوده مقاومت وسیع
اگر قرار است موتورهای مختلف، ژنراتورها و تجهیزات متنوع تست شوند، خرید یک دستگاه چندمنظوره معمولاً منطقیتر است.
اگر فقط برای تست کابل میگر میخواهید چه چیزی مهمتر است؟
برای تست کابل، بیش از هر چیز باید به این موارد توجه کنید:
- سطح ولتاژ تست مورد نیاز
- محدوده اندازهگیری مقاومت
- طول و نوع کابل
- ظرفیت کابل
- قابلیت ثبت اطلاعات
- کیفیت کابلهای تست
- سیستم تخلیه
- ایمنی دستگاه
- قابلیت تستهای زمانی در صورت نیاز
برای کابلهای قدرت و پروژههای تخصصیتر، انتخاب دستگاه باید با مشخصات پروژه و روش آزمون هماهنگ شود.
آیا خرید میگر ارزان منطقی است؟
قیمت پایین بهتنهایی مزیت محسوب نمیشود.
یک عایقسنج ارزان ممکن است برای یک کاربرد ساده مناسب باشد، اما اگر دستگاه قرار است در یک محیط صنعتی و به شکل روزانه استفاده شود، مواردی مانند دقت، ایمنی، دوام، کیفیت پراب، ثبات اندازهگیری و خدمات اهمیت بیشتری پیدا میکنند.
به همین دلیل هنگام خرید میگر باید به جای پرسیدن:
«ارزانترین میگر چیست؟»
بهتر است بپرسید:
«بهترین میگر متناسب با کاربرد و بودجه من چیست؟»
این تغییر سؤال میتواند انتخاب بسیار بهتری ایجاد کند.
انتخاب بهترین میگر برای تست عایق کابل و موتور به چند عامل اصلی وابسته است:
نوع تجهیز + ولتاژ نامی + ولتاژ تست مورد نیاز + محدوده مقاومت + امکانات تشخیصی + ایمنی + شرایط محیط کار + بودجه
اگر کاربرد شما عمومی است، میگرهای 500 یا 1000 ولت میتوانند گزینههای مناسبی باشند.
اگر کار شما صنعتیتر است، یک مدل چندولتاژه با PI، DAR، تایمر و ثبت اطلاعات انتخاب کاملتری خواهد بود.
برای کاربردهای تخصصیتر نیز عایقسنجهای 2500، 5000 و 10000 ولت وجود دارند؛ اما انتخاب آنها باید کاملاً براساس نیاز واقعی پروژه انجام شود.
در میان برندهای شناختهشده، Fluke و Hioki هر دو خانواده متنوعی از عایقسنجها دارند و انتخاب مدل مناسب باید براساس کاربرد انجام شود.
در بخش بعدی مقاله، سراغ قسمت بسیار مهم و کاربردی میرویم:
نحوه تست عایق کابل با میگر، نحوه تست موتور سهفاز، تفسیر عدد مگااهم، اشتباهات خطرناک هنگام تست، نکات ایمنی و چکلیست نهایی خرید میگر از بازرگانی سفیر گستر توس.
نحوه تست عایق کابل با میگر
تست مقاومت عایقی کابل یکی از کاربردهای مهم میگر است. هدف از این تست، بررسی وضعیت عایق کابل و شناسایی نشتی یا افت مقاومت عایقی است.
البته روش دقیق آزمون به نوع کابل، ساختار آن، ولتاژ نامی، استاندارد مورد استفاده و دستورالعمل سازنده بستگی دارد.
بهصورت کلی، فرآیند تست شامل مراحل زیر است:
۱. قطع برق کابل
اولین و مهمترین مرحله، جدا کردن کابل از منبع تغذیه است.
هرگز نباید میگر را به کابلی که احتمال برقدار بودن آن وجود دارد متصل کنید.
قبل از شروع تست باید بیبرق بودن مدار با روش مناسب تأیید شود.
۲. جدا کردن تجهیزات حساس
اگر کابل به تجهیزاتی مانند درایو، PLC، تجهیزات الکترونیکی یا سایر اجزای حساس متصل است، باید براساس دستورالعمل سازنده مشخص شود که آیا لازم است از مدار جدا شوند یا خیر.
اعمال ولتاژ تست عایق به برخی تجهیزات الکترونیکی میتواند باعث آسیب شود.
۳. انتخاب ولتاژ تست
ولتاژ تست باید براساس مشخصات کابل و روش آزمون انتخاب شود.
این نکته بسیار مهم است که ولتاژ تست بالاتر همیشه به معنی تست بهتر نیست.
۴. اتصال پرابها
بسته به نوع کابل، تست ممکن است بین هادی و زمین یا بین هادیهای مختلف انجام شود.
برای کابل چندرشته، روش اتصال باید مطابق روش آزمون تعیین شود.
۵. اجرای تست
با فعال کردن تست، دستگاه ولتاژ DC مشخصی را به مدار اعمال کرده و مقاومت عایقی را اندازهگیری میکند.
مقدار اندازهگیریشده معمولاً برحسب MΩ یا GΩ نمایش داده میشود.
۶. ثبت نتیجه
نتیجه تست بهتر است همراه با اطلاعاتی مانند:
- تاریخ
- نوع کابل
- طول کابل
- ولتاژ تست
- زمان تست
- دمای محیط
- رطوبت
- مقدار مقاومت عایقی
ثبت شود.
ثبت این اطلاعات در تستهای دورهای بسیار ارزشمند است.
آیا مقاومت عایقی بیشتر همیشه بهتر است؟
در حالت کلی، مقاومت عایقی بالاتر نشانه مطلوبتری است، اما نباید نتیجه تست را بدون توجه به شرایط تفسیر کرد.
برای مثال ممکن است یک موتور امروز مقاومت عایقی بسیار بالایی داشته باشد، اما اگر طی چند ماه مقدار آن به شکل محسوسی کاهش پیدا کند، این روند میتواند ارزش بررسی داشته باشد.
به همین دلیل توصیه میشود نتایج تستهای دورهای ثبت شوند.
یک فایل ساده اکسل شامل:
تاریخ | تجهیز | دما | رطوبت | ولتاژ تست | مقاومت عایقی | PI | توضیحات
میتواند به تیم نگهداری کمک کند وضعیت عایق تجهیزات را در طول زمان بررسی کند.
میگر دیجیتال چه مزیتی دارد؟
در بازار ابزار دقیق و تجهیزات اندازهگیری، عایقسنجهای دیجیتال به دلیل امکانات متعدد مورد توجه بسیاری از کاربران قرار گرفتهاند.
از مهمترین مزایای آنها میتوان به موارد زیر اشاره کرد:
- نمایش عددی واضح
- انتخاب چند ولتاژ تست
- اندازهگیری مقاومت بالا
- تایمر
- PI
- DAR
- ذخیره اطلاعات
- امکان ثبت نتایج
- نمایش وضعیت باتری
- هشدار ولتاژ
- تخلیه خودکار در برخی مدلها
برای یک تکنسین صنعتی که روزانه چندین تست انجام میدهد، این امکانات میتوانند سرعت و نظم کار را افزایش دهند.
میگر آنالوگ چه مزیتی دارد؟
با وجود محبوبیت مدلهای دیجیتال، میگرهای آنالوگ نیز همچنان در برخی کاربردها مورد استفاده قرار میگیرند.
سادگی ساختار و کاربری آسان از مزایای آنهاست.
برای مثال، هیوکی در خانواده عایقسنجهای خود مدلهای آنالوگ مانند IR4017-20 را نیز ارائه میکند.
این مدل 500 ولت تست را ارائه کرده و تا 1000 مگااهم را نمایش میدهد.
بنابراین اگر به دنبال دستگاهی ساده برای تستهای مشخص هستید، مدلهای آنالوگ نیز میتوانند گزینه قابل بررسی باشند.
بهترین برند میگر کدام است؟
یکی از سؤالات رایج کاربران:
بهترین برند میگر چیست؟
برندهایی مانند Fluke و Hioki از شناختهشدهترین نامها در حوزه تجهیزات تست و اندازهگیری الکتریکی هستند.
اما انتخاب برند نباید جای انتخاب مدل مناسب را بگیرد.
ممکن است یک مدل از یک برند برای برقکار ساختمان بسیار مناسب باشد، اما برای تست یک موتور صنعتی بزرگ مناسب نباشد.
به همین دلیل هنگام خرید باید ابتدا کاربرد مشخص شود و سپس مدلهای مناسب از برندهای معتبر مقایسه شوند.
در فروشگاه بازرگانی سفیر گستر توس نیز تجهیزات اندازهگیری از برندهای مختلف ارائه میشود و میتوان براساس نیاز پروژه، مدل مناسب را بررسی کرد.
راهنمای سریع انتخاب میگر براساس نوع کار
| نوع کار | پیشنهاد کلی |
|---|---|
| برق ساختمان | میگر 500 یا چندولتاژه |
| تابلو برق | مدل 500/1000V متناسب با مدار |
| کابل کمولتاژ | 500 یا 1000V طبق روش آزمون |
| موتور صنعتی | چندولتاژه + PI/DAR |
| موتورهای بزرگ | مدل تخصصی با توجه به روش آزمون |
| ژنراتور | عایقسنج حرفهای متناسب با تجهیز |
| تجهیزات قدرت | مدلهای ولتاژ بالاتر طبق استاندارد |
| تست تخصصی کابل قدرت | میگر حرفهای با محدوده مناسب |
| تعمیرات و نگهداری صنعتی | مدل دیجیتال چندمنظوره |
برای خرید میگر چقدر هزینه کنیم؟
قیمت میگر به عوامل مختلفی وابسته است.
از مهمترین عوامل تأثیرگذار میتوان به موارد زیر اشاره کرد:
- برند
- کشور سازنده
- ولتاژ تست
- محدوده مقاومت
- دقت
- تعداد عملکردها
- PI و DAR
- حافظه
- ثبت اطلاعات
- کیفیت پرابها
- رده ایمنی
- لوازم جانبی
بنابراین مقایسه قیمت دو میگر بدون بررسی مشخصات فنی آنها چندان منطقی نیست.
ممکن است یک مدل ارزانتر فقط یک ولتاژ تست داشته باشد و مدل گرانتر چندین ولتاژ تست، حافظه، PI، DAR و امکانات ثبت اطلاعات ارائه کند.
در چنین شرایطی اختلاف قیمت باید در کنار امکانات و نوع کاربرد بررسی شود.
آیا میگر دیجیتال بهتر از میگر آنالوگ است؟
جواب مطلقی وجود ندارد.
میگرهای آنالوگ مزایایی مانند:
- سادگی
- خوانایی مناسب در برخی شرایط
- مقاومت بالا در برابر برخی شرایط کاری
- کاربری ساده
دارند.
از طرف دیگر، میگرهای دیجیتال معمولاً امکانات بیشتری مانند:
- نمایش دقیق عدد
- انتخاب چند ولتاژ تست
- ذخیره اطلاعات
- تایمر
- PI
- DAR
- مقایسه Pass/Fail
- ارتباط با کامپیوتر
- ثبت نتایج
ارائه میکنند.
بنابراین اگر استفاده شما ساده و میدانی است، یک مدل ساده میتواند کاملاً منطقی باشد؛ اما برای نگهداری صنعتی و ثبت سوابق تست، معمولاً مدل دیجیتال حرفهای امکانات کاربردیتری ارائه میدهد.
هنگام خرید میگر به چه نکاتی توجه کنیم؟
اگر بخواهیم یک چکلیست کاربردی برای خرید میگر تهیه کنیم، موارد زیر اهمیت زیادی دارند:
چکلیست انتخاب میگر
۱. نوع تجهیز مورد آزمایش را مشخص کنید.
آیا قرار است کابل تست شود یا موتور؟ ژنراتور؟ تابلو برق؟ ترانسفورماتور؟
۲. ولتاژ نامی تجهیزات را مشخص کنید.
این موضوع در انتخاب محدوده ولتاژ تست اهمیت زیادی دارد.
۳. ولتاژهای تست دستگاه را بررسی کنید.
آیا فقط 500 ولت نیاز دارید یا دستگاه باید 50، 100، 250، 500 و 1000 ولت را نیز پوشش دهد؟
۴. محدوده مقاومت عایقی را بررسی کنید.
هرچه کاربرد تخصصیتر باشد، بررسی محدوده اندازهگیری اهمیت بیشتری پیدا میکند.
۵. وجود PI و DAR را بررسی کنید.
برای تستهای حرفهای موتور و تجهیزات صنعتی، این قابلیتها میتوانند بسیار مفید باشند.
۶. ایمنی دستگاه را جدی بگیرید.
عایقسنج با ولتاژ تست بالا کار میکند و تجهیزات ایمنی آن اهمیت بسیار زیادی دارند.
۷. کیفیت پرابها را بررسی کنید.
پراب و کابل تست بخشی جداییناپذیر از سیستم اندازهگیری هستند.
۸. شرایط محیط کاری را در نظر بگیرید.
اگر قرار است دستگاه در کارخانه، کارگاه یا محیطهای صنعتی استفاده شود، مقاومت مکانیکی و طراحی بدنه اهمیت پیدا میکند.
۹. خدمات و اصالت کالا را بررسی کنید.
در ابزار اندازهگیری، خرید دستگاه اصل و برخورداری از خدمات و پشتیبانی معتبر اهمیت زیادی دارد.
اشتباهات رایج هنگام انتخاب میگر
اشتباه اول: خرید بر اساس قیمت
ارزانترین میگر همیشه بهترین انتخاب نیست.
اگر دستگاه قرار است روزانه در یک محیط صنعتی استفاده شود، کیفیت، دقت، ایمنی و دوام باید در کنار قیمت بررسی شود.
اشتباه دوم: تصور اینکه ولتاژ تست بالاتر یعنی دستگاه بهتر
یک میگر 10 کیلوولت برای همه کاربران مناسب نیست.
دستگاه باید متناسب با کاربرد انتخاب شود.
اشتباه سوم: توجه نکردن به محدوده مقاومت
ممکن است ولتاژ تست دستگاه مناسب باشد اما محدوده اندازهگیری مقاومت برای کاربرد شما کافی نباشد.
اشتباه چهارم: نادیده گرفتن PI و DAR
اگر هدف شما تست حرفهای موتور و نگهداری پیشگیرانه است، حذف این قابلیتها میتواند محدودیت ایجاد کند.
اشتباه پنجم: توجه نکردن به ایمنی
وجود هشدار ولتاژ، تخلیه خودکار و رده ایمنی مناسب در یک میگر حرفهای اهمیت بسیار زیادی دارد.
اشتباه ششم: خرید بدون مشخص کردن کاربرد
اول باید بدانید میگر را برای چه کاری میخواهید و بعد مدل مناسب را انتخاب کنید.
جدول مقایسه معیارهای مهم برای خرید میگر
| معیار | اهمیت | چرا مهم است؟ |
|---|---|---|
| ولتاژ تست | بسیار زیاد | باید با تجهیز مورد آزمایش متناسب باشد |
| محدوده مقاومت | بسیار زیاد | برای مشاهده مقادیر عایقی مختلف ضروری است |
| PI | زیاد | مناسب تحلیل وضعیت عایق در آزمونهای زمانی |
| DAR | زیاد | اطلاعات تکمیلی درباره رفتار عایق |
| هشدار ولتاژ | بسیار زیاد | افزایش ایمنی کاربر |
| تخلیه خودکار | بسیار زیاد | کاهش خطر باقیماندن شارژ روی تجهیز |
| تایمر تست | متوسط تا زیاد | کنترل زمان آزمون |
| حافظه | متوسط تا زیاد | ثبت و مقایسه نتایج |
| کیفیت پراب | بسیار زیاد | دقت و ایمنی تست |
| رده ایمنی | بسیار زیاد | مناسب بودن دستگاه برای محیط کاری |
| مقاومت بدنه | متوسط تا زیاد | مناسب محیطهای صنعتی |
| برند | زیاد | کیفیت، خدمات و قابلیت اطمینان |
انتخاب بهترین میگر برای تست عایق کابل و موتور به یک ویژگی خاص محدود نمیشود.
اگر فقط به دنبال یک دستگاه ساده برای تستهای معمولی هستید، ممکن است یک میگر تکولتاژ انتخاب مناسبی باشد.
اما اگر قرار است دستگاه در محیط صنعتی برای تست موتور، کابل، ژنراتور و تجهیزات مختلف استفاده شود، بهتر است به سراغ مدلی بروید که چند ولتاژ تست، محدوده مقاومت مناسب، PI، DAR، تایمر، سیستمهای ایمنی و قابلیت ثبت نتایج را در اختیار شما قرار دهد.
برندهایی مانند Hioki و Fluke نیز به دلیل تنوع عایقسنجها میتوانند در فهرست گزینههای بررسی قرار بگیرند. محصولات هیوکی و سایر تجهیزات اندازهگیری این برند در فروشگاه بازرگانی سفیر گستر توس عرضه میشوند.
در نهایت، بهترین میگر دستگاهی نیست که بالاترین ولتاژ تست یا بیشترین امکانات را داشته باشد؛ بلکه دستگاهی است که دقیقاً با نوع تجهیز، سطح ولتاژ، محیط کاری و روش تست شما مطابقت داشته باشد.
در بخش بعدی مقاله، سراغ یکی از مهمترین موضوعات خرید میگر میرویم:
مقایسه میگرهای 500، 1000، 2500، 5000 و 10000 ولت + راهنمای انتخاب میگر مناسب برای موتورهای سهفاز، کابلهای برق و تجهیزات صنعتی.
میگر 500 ولت یا 1000 ولت؟ کدام برای شما مناسبتر است؟
یکی از پرتکرارترین سؤالات هنگام خرید میگر این است که میگر 500 ولت بهتر است یا 1000 ولت؟
واقعیت این است که هیچکدام را نمیتوان بهصورت مطلق «بهترین» دانست. انتخاب ولتاژ تست باید براساس مشخصات تجهیز، ولتاژ نامی، دستورالعمل سازنده و استاندارد یا روش آزمون انجام شود.
برای مثال، در راهنمای انتخاب عایقسنج فلوک، برای تجهیزاتی با ولتاژ نامی 250 ولت، حداقل ولتاژ تست 500 ولت و برای برخی تجهیزات 600 تا 1000 ولتی، ولتاژ تست 1000 ولت پیشنهاد شده است. همین راهنما نشان میدهد که برای تجهیزات با ولتاژ نامی بالاتر، ممکن است به ولتاژهای تست 2500 ولت یا بیشتر نیاز باشد.
بنابراین قبل از اینکه فقط براساس قیمت یا برند اقدام به خرید کنید، باید مشخص کنید میگر قرار است دقیقاً چه چیزی را تست کند.
میگر 1000 ولت؛ انتخابی کاربردیتر برای کار صنعتی
اگر قرار است میگر برای کاربردهای صنعتی متنوعتری استفاده شود، مدلهای 1000 ولتی معمولاً انعطاف بیشتری در اختیار کاربر قرار میدهند.
بعضی دستگاهها فقط 500 ولت تست ارائه میکنند، در حالی که مدلهای حرفهایتر میتوانند چند سطح ولتاژ از جمله 50، 100، 250، 500 و 1000 ولت را در یک دستگاه ارائه دهند.
برای مثال، فلوک 1507 امکان انتخاب ولتاژهای 50، 100، 250، 500 و 1000 ولت را دارد و فلوک 1503 در 500 و 1000 ولت کار میکند.
مزیت میگر چندولتاژه این است که تکنسین برای پروژههای مختلف، انعطاف بیشتری دارد.
اما باز هم باید تأکید کرد:
وجود قابلیت 1000 ولت به این معنی نیست که باید همیشه از 1000 ولت استفاده کنید.
ولتاژ تست باید مطابق روش آزمون انتخاب شود.
میگر چندولتاژه چه مزیتی دارد؟
فرض کنید یک تکنسین هم با سیمکشی و تجهیزات ساختمانی کار میکند و هم گاهی موتور و تجهیزات صنعتی را تست میکند.
اگر یک میگر فقط 500 ولت داشته باشد، در برخی کاربردها ممکن است محدود شود.
اما یک دستگاه چندولتاژه میتواند برای طیف وسیعتری از تستها مورد استفاده قرار گیرد.
برای نمونه، یک عایقسنج حرفهای میتواند سطوحی مانند:
50V → 100V → 250V → 500V → 1000V
را در اختیار کاربر قرار دهد.
برخی مدلهای پیشرفتهتر نیز به 2500، 5000 یا حتی 10000 ولت میرسند.
فلوک در راهنمای رسمی محصولات خود مدلهایی مانند 1507، 1535، 1550C و 1555 را در ردههای مختلف ارائه کرده است؛ 1535 تا 2500 ولت، 1550C تا 5000 ولت و 1555 تا 10000 ولت تست را پوشش میدهند.
بهترین میگر برای موتور سه فاز چیست؟
برای پاسخ به این سؤال باید چند عامل را همزمان در نظر گرفت.
یک موتور سهفاز ممکن است از نظر توان، ولتاژ، شرایط کاری، نوع عایق، سن و وضعیت نگهداری با موتور دیگری کاملاً متفاوت باشد.
به همین دلیل نمیتوان یک مدل مشخص را برای تمام موتورها «بهترین میگر» نامید.
اما برای تستهای حرفهای موتور، بهتر است عایقسنجی انتخاب شود که امکاناتی مانند موارد زیر داشته باشد:
- چند ولتاژ تست
- محدوده وسیع مقاومت عایقی
- PI
- DAR
- تایمر
- ثبت اطلاعات
- نمایشگر خوانا
- تخلیه خودکار
- هشدار وجود ولتاژ
- فیلتر مناسب در محیطهای دارای نویز
- پرابهای باکیفیت
- بدنه مقاوم
در تست موتور، فقط عدد مقاومت عایقی در یک لحظه اهمیت ندارد؛ روند تغییرات مقاومت عایق در طول زمان نیز بسیار مهم است.
به همین دلیل مدلهایی که امکان انجام آزمونهای تشخیصی و ثبت نتایج دارند، برای بخش تعمیرات و نگهداری صنعتی ارزش بیشتری پیدا میکنند.
تست عایق موتور با میگر چگونه انجام میشود؟
تست مقاومت عایقی موتور باید توسط فرد آموزشدیده و طبق دستورالعمل سازنده موتور و روش آزمون مربوطه انجام شود.
بهصورت کلی، روند کار شامل مراحل زیر است:
مرحله اول: قطع کامل برق
قبل از اتصال میگر، موتور باید کاملاً از منبع تغذیه جدا شده باشد.
این موضوع بسیار مهم است؛ زیرا میگر هنگام تست، ولتاژ DC تولید میکند.
مرحله دوم: اطمینان از بیبرق بودن تجهیز
نباید صرفاً به خاموش کردن کلید اکتفا کرد.
وضعیت بیبرق بودن باید با روش مناسب و تجهیزات مناسب تأیید شود.
مرحله سوم: جدا کردن اتصالات مورد نیاز
برای جلوگیری از تأثیر تجهیزات جانبی، بسته به طراحی موتور ممکن است لازم باشد اتصالات مشخصی جدا شوند.
مرحله چهارم: انتخاب ولتاژ تست
ولتاژ تست براساس مشخصات موتور و روش آزمون انتخاب میشود.
مرحله پنجم: اتصال پرابها
اتصال باید مطابق روش تست انجام شود.
مرحله ششم: اجرای تست
میگر ولتاژ DC را اعمال کرده و مقاومت عایقی را اندازهگیری میکند.
مرحله هفتم: ثبت نتیجه
عدد مقاومت عایقی، زمان تست و شرایط محیطی میتواند برای سوابق نگهداری ثبت شود.
مرحله هشتم: تخلیه تجهیز
پس از پایان تست، باید اجازه داده شود تجهیز طبق روش ایمن تخلیه شود.
به همین دلیل وجود قابلیت Automatic Discharge در عایقسنجهای حرفهای اهمیت زیادی دارد. در راهنمای محصولات فلوک نیز تخلیه خودکار به عنوان یکی از قابلیتهای مهم عایقسنجها ذکر شده است.
چرا دما در تست عایق موتور اهمیت دارد؟
یکی از نکاتی که کاربران هنگام تفسیر نتایج میگر نادیده میگیرند، دمای عایق است.
مقاومت عایقی میتواند تحت تأثیر دما قرار بگیرد.
بنابراین اگر نتیجه تست یک موتور در تابستان با نتیجه همان موتور در شرایط دمایی متفاوت مقایسه شود، ممکن است اختلاف ایجادشده صرفاً ناشی از شرایط محیطی نباشد و نیاز به درنظرگرفتن اثر دما وجود داشته باشد.
به همین دلیل در نگهداری حرفهای موتور، ثبت شرایط تست مانند:
- دمای محیط
- دمای موتور
- رطوبت
- زمان تست
- ولتاژ تست
- مقاومت عایقی
میتواند ارزش زیادی داشته باشد.
برخی عایقسنجهای پیشرفته هیوکی نیز قابلیت ورود دما و رطوبت و ثبت اطلاعات را ارائه میکنند. مدل IR5050 علاوه بر PI و DAR، قابلیتهایی مانند DD، SV، Ramp، Timer، ثبت دستی و Logging را نیز ارائه میکند.
بهترین میگر برای تست کابل چیست؟
برای انتخاب میگر مناسب کابل باید ابتدا نوع کابل را مشخص کرد.
کابل موردنظر ممکن است:
- کابل ساختمانی
- کابل صنعتی
- کابل قدرت
- کابل کنترل
- کابل چند رشته
- کابل فشار متوسط
- کابل فشار بالا
باشد.
طبیعی است که نیازهای تست این کابلها یکسان نیست.
در کابلهای قدرت، ظرفیت خازنی کابل و طول کابل نیز میتواند روی فرآیند تست تأثیر داشته باشد.
بنابراین انتخاب میگر برای کابلهای صنعتی و قدرت باید با دقت بیشتری انجام شود.
در مدلهای حرفهای، محدوده مقاومت بسیار بالا نیز اهمیت پیدا میکند؛ زیرا کابل سالم میتواند مقاومت عایقی بسیار زیادی نشان دهد.
برای نمونه، فلوک 1555 میتواند مقاومت عایقی را تا محدوده 2 ترااهم اندازهگیری کند و ولتاژهای تست 250، 500، 1000، 2500، 5000 و 10000 ولت را ارائه میدهد.
میگر 5000 ولت؛ چه زمانی به آن نیاز داریم؟
میگر 5000 ولت بیشتر در کاربردهای تخصصیتر مورد توجه قرار میگیرد.
برای مثال، در برخی کاربردهای تجهیزات قدرت، کابلهای خاص، موتورهای بزرگ، ژنراتورها و تجهیزات با سطح ولتاژ بالاتر ممکن است چنین محدودهای مورد نیاز باشد.
اما نکته بسیار مهم این است:
میگر 5000 ولت را نباید صرفاً به دلیل حرفهایتر بودن خرید.
اگر تجهیز شما برای چنین ولتاژی طراحی نشده باشد، اعمال ولتاژ تست نامناسب میتواند خطرناک یا آسیبزا باشد.
پس قبل از خرید یک عایقسنج 5 کیلوولت، باید دقیقاً مشخص شود که این سطح تست برای تجهیزات شما لازم است.
میگر 10000 ولت برای چه کاربردی است؟
میگر 10 کیلوولت در دسته ابزارهای تخصصی تست عایق قرار میگیرد.
برای نمونه، فلوک 1555 امکان تست در ولتاژهای 250 تا 10000 ولت و اندازهگیری مقاومت عایقی تا 2 ترااهم را ارائه میکند. این دستگاه همچنین قابلیتهایی مانند PI/DAR، تخلیه خودکار، ذخیره اطلاعات و تستهای زمانی را دارد.
در چنین سطحی، موضوع ایمنی اهمیت بسیار بیشتری پیدا میکند.
این دسته از تجهیزات برای هر برقکار یا تکنسین عمومی طراحی نشدهاند و استفاده از آنها باید با آموزش، روش آزمون مناسب و تجهیزات ایمنی لازم انجام شود.
مقایسه میگر 500، 1000، 2500، 5000 و 10000 ولت
| ولتاژ تست | کاربرد کلی | مناسب برای |
|---|---|---|
| 500V | تستهای رایج کمولتاژ | سیمکشی، برخی کابلها و تجهیزات کمولتاژ |
| 1000V | کاربرد صنعتی گستردهتر | برخی موتورهای صنعتی، کابلها و تجهیزات الکتریکی |
| 2500V | کاربرد تخصصیتر | برخی تجهیزات قدرت و ماشینهای الکتریکی |
| 5000V | تستهای تخصصی | برخی موتورهای بزرگ، ژنراتورها و کابلهای قدرت |
| 10000V | کاربرد بسیار تخصصی | برخی تجهیزات و سیستمهای ولتاژ بالا |
این جدول راهنمای کلی است و جایگزین دستورالعمل سازنده تجهیز یا استاندارد آزمون نیست.
Fluke یا Hioki؛ کدام میگر بهتر است؟
یکی از مهمترین مقایسهها برای خریداران تجهیزات اندازهگیری، مقایسه Fluke و Hioki است.
هر دو برند در حوزه تجهیزات اندازهگیری الکتریکی شناختهشده هستند و انتخاب میان آنها باید براساس مدل مشخص و کاربرد موردنظر انجام شود.
Fluke
مزیت مهم خانواده عایقسنجهای فلوک، تنوع مدلهاست.
از مدلهایی برای تستهای معمول 50 تا 1000 ولت گرفته تا دستگاههای 2.5، 5 و 10 کیلوولت در این خانواده وجود دارد.
برخی مدلها نیز امکاناتی مانند PI/DAR، ثبت اطلاعات، تخلیه خودکار و قابلیتهای ارتباطی ارائه میکنند.
Hioki
هیوکی نیز طیف متنوعی از عایقسنجها دارد.
برای مثال IR4059 پنج سطح ولتاژ 50، 125، 250، 500 و 1000 ولت را ارائه میکند و برای کاربردهای میدانی طراحی شده است.
در طرف دیگر، مدل حرفهایتر IR5050 میتواند ولتاژ تست را از 250 ولت تا 5.20 کیلوولت تنظیم کند و امکانات تشخیصی متعددی مانند PI، DAR، DD، SV و Ramp را در اختیار کاربر قرار دهد.
بنابراین پاسخ به سؤال «Fluke بهتر است یا Hioki؟» بدون مشخص کردن مدل، کاربرد و بودجه چندان دقیق نیست.
اگر برقکار هستید چه میگری بخرید؟
اگر استفاده شما بیشتر شامل تستهای برق ساختمان، تابلوها و تجهیزات کمولتاژ است، معمولاً لازم نیست سراغ یک میگر 5 یا 10 کیلوولت بروید.
برای چنین کاربری بهتر است روی موارد زیر تمرکز کنید:
- 500 و 1000 ولت
- وزن مناسب
- خوانایی نمایشگر
- ایمنی
- کیفیت پراب
- سرعت اندازهگیری
- بدنه مقاوم
- قیمت منطقی
در این شرایط یک عایقسنج چندولتاژه 50 تا 1000 ولت میتواند انعطاف بسیار بیشتری نسبت به مدل تکولتاژ داشته باشد.
اگر تکنسین صنعتی هستید چه میگری بخرید؟
برای تکنسین تعمیرات و نگهداری صنعتی، معیارها کمی متفاوت هستند.
در این شرایط بهتر است دستگاهی انتخاب شود که علاوه بر مقاومت عایقی، قابلیتهای تشخیصی بیشتری داشته باشد.
ویژگیهای پیشنهادی:
ولتاژهای تست متعدد + PI + DAR + تایمر + ثبت اطلاعات + تخلیه خودکار + هشدار ولتاژ + محدوده مقاومت وسیع
اگر قرار است موتورهای مختلف، ژنراتورها و تجهیزات متنوع تست شوند، خرید یک دستگاه چندمنظوره معمولاً منطقیتر است.
اگر فقط برای تست کابل میگر میخواهید چه چیزی مهمتر است؟
برای تست کابل، بیش از هر چیز باید به این موارد توجه کنید:
- سطح ولتاژ تست مورد نیاز
- محدوده اندازهگیری مقاومت
- طول و نوع کابل
- ظرفیت کابل
- قابلیت ثبت اطلاعات
- کیفیت کابلهای تست
- سیستم تخلیه
- ایمنی دستگاه
- قابلیت تستهای زمانی در صورت نیاز
برای کابلهای قدرت و پروژههای تخصصیتر، انتخاب دستگاه باید با مشخصات پروژه و روش آزمون هماهنگ شود.
آیا خرید میگر ارزان منطقی است؟
قیمت پایین بهتنهایی مزیت محسوب نمیشود.
یک عایقسنج ارزان ممکن است برای یک کاربرد ساده مناسب باشد، اما اگر دستگاه قرار است در یک محیط صنعتی و به شکل روزانه استفاده شود، مواردی مانند دقت، ایمنی، دوام، کیفیت پراب، ثبات اندازهگیری و خدمات اهمیت بیشتری پیدا میکنند.
به همین دلیل هنگام خرید میگر باید به جای پرسیدن:
«ارزانترین میگر چیست؟»
بهتر است بپرسید:
«بهترین میگر متناسب با کاربرد و بودجه من چیست؟»
این تغییر سؤال میتواند انتخاب بسیار بهتری ایجاد کند.
انتخاب بهترین میگر برای تست عایق کابل و موتور به چند عامل اصلی وابسته است:
نوع تجهیز + ولتاژ نامی + ولتاژ تست مورد نیاز + محدوده مقاومت + امکانات تشخیصی + ایمنی + شرایط محیط کار + بودجه
اگر کاربرد شما عمومی است، میگرهای 500 یا 1000 ولت میتوانند گزینههای مناسبی باشند.
اگر کار شما صنعتیتر است، یک مدل چندولتاژه با PI، DAR، تایمر و ثبت اطلاعات انتخاب کاملتری خواهد بود.
برای کاربردهای تخصصیتر نیز عایقسنجهای 2500، 5000 و 10000 ولت وجود دارند؛ اما انتخاب آنها باید کاملاً براساس نیاز واقعی پروژه انجام شود.
در میان برندهای شناختهشده، Fluke و Hioki هر دو خانواده متنوعی از عایقسنجها دارند و انتخاب مدل مناسب باید براساس کاربرد انجام شود.
در بخش بعدی مقاله، سراغ قسمت بسیار مهم و کاربردی میرویم:
نحوه تست عایق کابل با میگر، نحوه تست موتور سهفاز، تفسیر عدد مگااهم، اشتباهات خطرناک هنگام تست، نکات ایمنی و چکلیست نهایی خرید میگر از بازرگانی سفیر گستر توس.
نحوه تست عایق کابل با میگر
تست مقاومت عایقی کابل یکی از کاربردهای مهم میگر است. هدف از این تست، بررسی وضعیت عایق کابل و شناسایی نشتی یا افت مقاومت عایقی است.
البته روش دقیق آزمون به نوع کابل، ساختار آن، ولتاژ نامی، استاندارد مورد استفاده و دستورالعمل سازنده بستگی دارد.
بهصورت کلی، فرآیند تست شامل مراحل زیر است:
۱. قطع برق کابل
اولین و مهمترین مرحله، جدا کردن کابل از منبع تغذیه است.
هرگز نباید میگر را به کابلی که احتمال برقدار بودن آن وجود دارد متصل کنید.
قبل از شروع تست باید بیبرق بودن مدار با روش مناسب تأیید شود.
۲. جدا کردن تجهیزات حساس
اگر کابل به تجهیزاتی مانند درایو، PLC، تجهیزات الکترونیکی یا سایر اجزای حساس متصل است، باید براساس دستورالعمل سازنده مشخص شود که آیا لازم است از مدار جدا شوند یا خیر.
اعمال ولتاژ تست عایق به برخی تجهیزات الکترونیکی میتواند باعث آسیب شود.
۳. انتخاب ولتاژ تست
ولتاژ تست باید براساس مشخصات کابل و روش آزمون انتخاب شود.
این نکته بسیار مهم است که ولتاژ تست بالاتر همیشه به معنی تست بهتر نیست.
۴. اتصال پرابها
بسته به نوع کابل، تست ممکن است بین هادی و زمین یا بین هادیهای مختلف انجام شود.
برای کابل چندرشته، روش اتصال باید مطابق روش آزمون تعیین شود.
۵. اجرای تست
با فعال کردن تست، دستگاه ولتاژ DC مشخصی را به مدار اعمال کرده و مقاومت عایقی را اندازهگیری میکند.
مقدار اندازهگیریشده معمولاً برحسب MΩ یا GΩ نمایش داده میشود.
۶. ثبت نتیجه
نتیجه تست بهتر است همراه با اطلاعاتی مانند:
- تاریخ
- نوع کابل
- طول کابل
- ولتاژ تست
- زمان تست
- دمای محیط
- رطوبت
- مقدار مقاومت عایقی
ثبت شود.
ثبت این اطلاعات در تستهای دورهای بسیار ارزشمند است.
آیا مقاومت عایقی بیشتر همیشه بهتر است؟
در حالت کلی، مقاومت عایقی بالاتر نشانه مطلوبتری است، اما نباید نتیجه تست را بدون توجه به شرایط تفسیر کرد.
برای مثال ممکن است یک موتور امروز مقاومت عایقی بسیار بالایی داشته باشد، اما اگر طی چند ماه مقدار آن به شکل محسوسی کاهش پیدا کند، این روند میتواند ارزش بررسی داشته باشد.
به همین دلیل توصیه میشود نتایج تستهای دورهای ثبت شوند.
یک فایل ساده اکسل شامل:
تاریخ | تجهیز | دما | رطوبت | ولتاژ تست | مقاومت عایقی | PI | توضیحات
میتواند به تیم نگهداری کمک کند وضعیت عایق تجهیزات را در طول زمان بررسی کند.
میگر دیجیتال چه مزیتی دارد؟
در بازار ابزار دقیق و تجهیزات اندازهگیری، عایقسنجهای دیجیتال به دلیل امکانات متعدد مورد توجه بسیاری از کاربران قرار گرفتهاند.
از مهمترین مزایای آنها میتوان به موارد زیر اشاره کرد:
- نمایش عددی واضح
- انتخاب چند ولتاژ تست
- اندازهگیری مقاومت بالا
- تایمر
- PI
- DAR
- ذخیره اطلاعات
- امکان ثبت نتایج
- نمایش وضعیت باتری
- هشدار ولتاژ
- تخلیه خودکار در برخی مدلها
برای یک تکنسین صنعتی که روزانه چندین تست انجام میدهد، این امکانات میتوانند سرعت و نظم کار را افزایش دهند.
میگر آنالوگ چه مزیتی دارد؟
با وجود محبوبیت مدلهای دیجیتال، میگرهای آنالوگ نیز همچنان در برخی کاربردها مورد استفاده قرار میگیرند.
سادگی ساختار و کاربری آسان از مزایای آنهاست.
برای مثال، هیوکی در خانواده عایقسنجهای خود مدلهای آنالوگ مانند IR4017-20 را نیز ارائه میکند.
این مدل 500 ولت تست را ارائه کرده و تا 1000 مگااهم را نمایش میدهد.
بنابراین اگر به دنبال دستگاهی ساده برای تستهای مشخص هستید، مدلهای آنالوگ نیز میتوانند گزینه قابل بررسی باشند.
بهترین برند میگر کدام است؟
یکی از سؤالات رایج کاربران:
بهترین برند میگر چیست؟
برندهایی مانند Fluke و Hioki از شناختهشدهترین نامها در حوزه تجهیزات تست و اندازهگیری الکتریکی هستند.
اما انتخاب برند نباید جای انتخاب مدل مناسب را بگیرد.
ممکن است یک مدل از یک برند برای برقکار ساختمان بسیار مناسب باشد، اما برای تست یک موتور صنعتی بزرگ مناسب نباشد.
به همین دلیل هنگام خرید باید ابتدا کاربرد مشخص شود و سپس مدلهای مناسب از برندهای معتبر مقایسه شوند.
در فروشگاه بازرگانی سفیر گستر توس نیز تجهیزات اندازهگیری از برندهای مختلف ارائه میشود و میتوان براساس نیاز پروژه، مدل مناسب را بررسی کرد.
راهنمای سریع انتخاب میگر براساس نوع کار
| نوع کار | پیشنهاد کلی |
|---|---|
| برق ساختمان | میگر 500 یا چندولتاژه |
| تابلو برق | مدل 500/1000V متناسب با مدار |
| کابل کمولتاژ | 500 یا 1000V طبق روش آزمون |
| موتور صنعتی | چندولتاژه + PI/DAR |
| موتورهای بزرگ | مدل تخصصی با توجه به روش آزمون |
| ژنراتور | عایقسنج حرفهای متناسب با تجهیز |
| تجهیزات قدرت | مدلهای ولتاژ بالاتر طبق استاندارد |
| تست تخصصی کابل قدرت | میگر حرفهای با محدوده مناسب |
| تعمیرات و نگهداری صنعتی | مدل دیجیتال چندمنظوره |
برای خرید میگر چقدر هزینه کنیم؟
قیمت میگر به عوامل مختلفی وابسته است.
از مهمترین عوامل تأثیرگذار میتوان به موارد زیر اشاره کرد:
- برند
- کشور سازنده
- ولتاژ تست
- محدوده مقاومت
- دقت
- تعداد عملکردها
- PI و DAR
- حافظه
- ثبت اطلاعات
- کیفیت پرابها
- رده ایمنی
- لوازم جانبی
بنابراین مقایسه قیمت دو میگر بدون بررسی مشخصات فنی آنها چندان منطقی نیست.
ممکن است یک مدل ارزانتر فقط یک ولتاژ تست داشته باشد و مدل گرانتر چندین ولتاژ تست، حافظه، PI، DAR و امکانات ثبت اطلاعات ارائه کند.
در چنین شرایطی اختلاف قیمت باید در کنار امکانات و نوع کاربرد بررسی شود.
میگرهای سایر برندها
قبل از خرید میگر این ۱۰ سؤال را از خودتان بپرسید
اگر قصد خرید عایقسنج دارید، پاسخ به این ۱۰ سؤال انتخاب را بسیار سادهتر میکند:
۱. قرار است چه تجهیزی را تست کنم؟
کابل، موتور، ژنراتور، تابلو یا تجهیز دیگری؟
۲. ولتاژ نامی تجهیز چقدر است؟
این اطلاعات برای تعیین محدوده تست بسیار مهم است.
۳. چه ولتاژ تستی نیاز دارم؟
500، 1000، 2500، 5000 یا 10000 ولت؟
۴. آیا به چند ولتاژ تست نیاز دارم؟
اگر با تجهیزات متنوع کار میکنید، مدل چندولتاژه مزیت بیشتری دارد.
۵. آیا PI و DAR برای من مهم است؟
برای کاربردهای تشخیصی موتور و تجهیزات صنعتی، معمولاً اهمیت بیشتری پیدا میکنند.
۶. آیا نیاز به ذخیره اطلاعات دارم؟
اگر تستهای دورهای انجام میدهید، احتمالاً پاسخ مثبت است.
۷. آیا دستگاه در محیط صنعتی استفاده میشود؟
در این صورت دوام و مقاومت بدنه اهمیت بیشتری پیدا میکند.
۸. سطح ایمنی دستگاه مناسب است؟
رده ایمنی، هشدار ولتاژ و سیستم تخلیه را بررسی کنید.
۹. پرابها کیفیت مناسبی دارند؟
پرابهای نامناسب میتوانند هم دقت و هم ایمنی را تحت تأثیر قرار دهند.
۱۰. آیا برند و مدل انتخابی برای کاربرد من مناسب است؟
در نهایت برند معتبر به تنهایی کافی نیست؛ مدل باید متناسب با نیاز شما باشد.
بهترین میگر برای شما کدام است؟
اگر بخواهیم کل مقاله را در چند سناریو خلاصه کنیم:
اگر برقکار ساختمان هستید:
به دنبال یک میگر ساده، ایمن و قابل اعتماد با ولتاژ تست متناسب با مدارهای موردنظر باشید.
اگر تکنسین صنعتی هستید:
مدلی چندولتاژه با محدوده اندازهگیری وسیع و امکانات تشخیصی مانند PI و DAR انتخاب مناسبتری خواهد بود.
اگر موتورهای صنعتی تست میکنید:
وجود PI، DAR، تایمر، ثبت اطلاعات و سیستم تخلیه را جدی بگیرید.
اگر کابلهای قدرت تست میکنید:
به سراغ مدلهای حرفهای بروید و ولتاژ تست و محدوده مقاومت را بر اساس مشخصات کابل و روش آزمون انتخاب کنید.
اگر برای چند نوع کاربرد مختلف دستگاه میخواهید:
یک میگر چندولتاژه میتواند انعطاف بیشتری نسبت به مدل تکولتاژ داشته باشد.
جمعبندی نهایی؛ چگونه بهترین میگر را انتخاب کنیم؟
انتخاب بهترین میگر برای تست عایق کابل و موتور نباید صرفاً بر اساس قیمت، برند یا بالاترین ولتاژ تست انجام شود.
یک انتخاب حرفهای باید از نیاز واقعی شروع شود.
ابتدا مشخص کنید قرار است چه تجهیزاتی را تست کنید. سپس ولتاژ نامی آنها، روش آزمون و محدوده مقاومت مورد نیاز را بررسی کنید.
اگر استفاده شما عمومی است، یک عایقسنج 500 یا 1000 ولت میتواند پاسخگوی بسیاری از نیازهای معمول باشد.
اگر کار شما در حوزه تعمیرات و نگهداری صنعتی است، بهتر است دستگاهی را انتخاب کنید که علاوه بر چند سطح ولتاژ تست، قابلیتهایی مانند PI، DAR، تایمر، ثبت اطلاعات، هشدار ولتاژ و تخلیه خودکار داشته باشد.
برای تستهای تخصصیتر نیز مدلهای 2500، 5000 و 10000 ولتی وجود دارند، اما انتخاب آنها باید کاملاً براساس مشخصات تجهیز و روش آزمون صورت گیرد.
در نهایت، هدف از خرید میگر فقط گرفتن یک عدد بر روی نمایشگر نیست؛ هدف اصلی، ارزیابی وضعیت سیستم عایقی و کمک به جلوگیری از خرابیهای پرهزینه تجهیزات الکتریکی است.
اگر قصد خرید میگر، عایقسنج یا سایر تجهیزات اندازهگیری صنعتی را دارید، پیشنهاد میشود قبل از انتخاب نهایی، مشخصات فنی مدلهای مختلف را با کاربرد واقعی خود مقایسه کنید.
بازرگانی سفیر گستر توس با ارائه تجهیزات تست و اندازهگیری از برندهای معتبر، میتواند یکی از گزینههای قابل بررسی برای تهیه تجهیزات اندازهگیری مورد نیاز صنایع، برقکاران و تکنسینهای فنی باشد.
سوالات متداول درباره میگر
میگر چیست؟
میگر یا عایقسنج دستگاهی برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی با اعمال ولتاژ DC مشخص است و معمولاً مقدار مقاومت را در واحدهایی مانند مگااهم و گیگااهم نمایش میدهد.
بهترین میگر برای تست کابل چیست؟
مدل مناسب به نوع کابل، ولتاژ نامی، روش آزمون و محدوده مقاومت مورد نیاز بستگی دارد. برای کابلهای مختلف نمیتوان یک میگر واحد را بهترین گزینه دانست.
بهترین میگر برای تست موتور چیست؟
برای موتورهای صنعتی، میگر چندولتاژه دارای قابلیتهایی مانند PI، DAR، تایمر، ثبت اطلاعات و محدوده مقاومت مناسب میتواند گزینه مناسبی باشد؛ البته انتخاب دقیق باید بر اساس مشخصات موتور انجام شود.
میگر 500 ولت بهتر است یا 1000 ولت؟
هیچکدام بهطور مطلق بهتر نیستند. ولتاژ تست باید با مشخصات تجهیز و روش آزمون مطابقت داشته باشد.
مقاومت عایقی مناسب موتور چقدر است؟
عدد ثابتی برای تمام موتورها وجود ندارد. مقاومت عایقی باید با توجه به ولتاژ نامی، دما، نوع عایق، روش تست، استاندارد و نتایج قبلی تفسیر شود.
آیا میتوان با مولتیمتر تست عایق انجام داد؟
مولتیمتر معمولی جایگزین میگر تخصصی نیست. میگر برای اعمال ولتاژ تست عایقی مشخص و اندازهگیری مقاومتهای بسیار بالا طراحی شده است.
PI در میگر چیست؟
PI یا Polarization Index شاخصی است که از نسبت مقاومت عایقی در دو زمان مشخص، معمولاً 10 دقیقه و 1 دقیقه، به دست میآید و در برخی آزمونهای تشخیصی عایق کاربرد دارد.
DAR در میگر چیست؟
DAR یا Dielectric Absorption Ratio نیز یک نسبت زمانی از مقاومت عایقی است که در برخی عایقسنجهای حرفهای برای ارزیابی رفتار عایق استفاده میشود.
آیا میگر 5000 ولت برای همه موتورها مناسب است؟
خیر. استفاده از ولتاژ تست باید مطابق مشخصات موتور، دستورالعمل سازنده و روش آزمون انجام شود. ولتاژ بالاتر لزوماً انتخاب بهتری نیست.
هنگام خرید میگر به چه چیزی بیشتر توجه کنیم؟
مهمترین موارد شامل ولتاژهای تست، محدوده مقاومت، دقت، رده ایمنی، PI، DAR، تایمر، حافظه، کیفیت پرابها، قابلیت تخلیه و متناسب بودن دستگاه با کاربرد موردنظر است.
