میگر چیست؟

تستر عایق چیست؟

اگر در حوزه صنعت برق و الکترونیک قعال هستید قطعا نام میگر برایتان آشناست. میگر یکی از ابزارهای تست عایق کابل بوده که در صنایع برق پرکاربرد بوده و از با استفاده صحیح از آن میتوان از آسیب مالی و جانی و انفجار و آتش سوزی جلوگیری نمود. در این مطلب تلاش کردیم تا شما را هرچه بیشتر با این دستگاه و انواع آن و همچنین کاربردهای آن بیشتر آشنا کنیم. اگر به دنبال خرید میگر و نحوه استفاده از میگر هستید، تا انتهای این مطلب همراه ما باشید.  مطالعه این مطلب وقت چندانی از شما نمیگیرد ولی قطعا با مطالعه آن ، خرید مطمئن و درستی خواهید داشت.

میگر چیست؟

کلمه “Megger” ازترکیب دو کلمه  “megohms” و “tester” بوده و توسط  Sydney Evershed و Ernest Vignoles در سال 1895 به بازار عرضه شد. البته این دستگاه با نام دیگری در سال 1889 ساخته شده بود ولی این دو نفر با توسعه آن و ثبت برند میگر توانستند دستگاه تستر عایق را با نام میگر تا به امروز ماندگار کنند.

میگر یا مگر (Megger) نام برندی است که تولید کننده دستگاه های تستر عایق بوده و پس از آن، تستر عایق بنام میگر در بازار بکار میرود. کلمه میگر اشتباه رایجی است که سالها در بازار استفاده شده و کلمه درست، تستر عایق می باشد. میگر یا تستر عایق برای اندازه گیری و تست مقاومت عایق کابل ها و سیم های مدار بکار رفته و میتواند جریان نشتی را نیز تشخیص و اندازه گیری نماید.

تستر عایق یا میگر از نظر اندازه گیری مقاومت به مولتی مترهایی که این قابلیت را دارند، شباهت دارد ولی تفاوت هایی نیز دارند که در ادامه انها را بررسی میکنیم:

• میگر قابلیت اندازه گیری مقاومت عایقی در محدوده بالا تا گیگااهم و مگااهم را دارد.
• قابلیت تست ولتاژ میگر بیشتر از مولتی متر است
• زمان اندازه گیری و تست میگر بیشتر از مولتی متر است
• میگر قابلیت اندازه گیری یکپارچه کابل و سیم های مدار را دارد ولی مولتی متر این قابلیت را ندارد.
• میگر قابلیت نمایش نتیجه اندازه گیری ها و نمودارهای مربوطه را دارد ولی مولتی متر ندارد.
• میگر بصورت تخصصی برای اندازه گیری و تست مقاومت عایقی طراحی و ساخته شده و در تمامی صنایع کاربرد دارد.

این دستگاه با اعمال ولتاژبالا تا 10 کیلووات قادر به اندازه گیری و تست مقاومت عایق تا مقادیر بسیار بالا را دارد و برای اندازه گیری مقاومت عایق، دستگاه تخصصی تری نسبت به مولتی متر می باشد.

علاوه بر مواردی که در بالا گفته شد میگر قادر به اندازه گیری و تست جریان نشتی از عایق و اندازه گیری جریان جذب (زمانی که رطوبت به عایق برسد، میزان جریان نشتی افزایش یافته و شما میتوانید بوسیله میگر این جریان جذبی را اندازه گیری کنید که معمولا 10 دقیقه زمان لازم دارد) نیز می باشد.

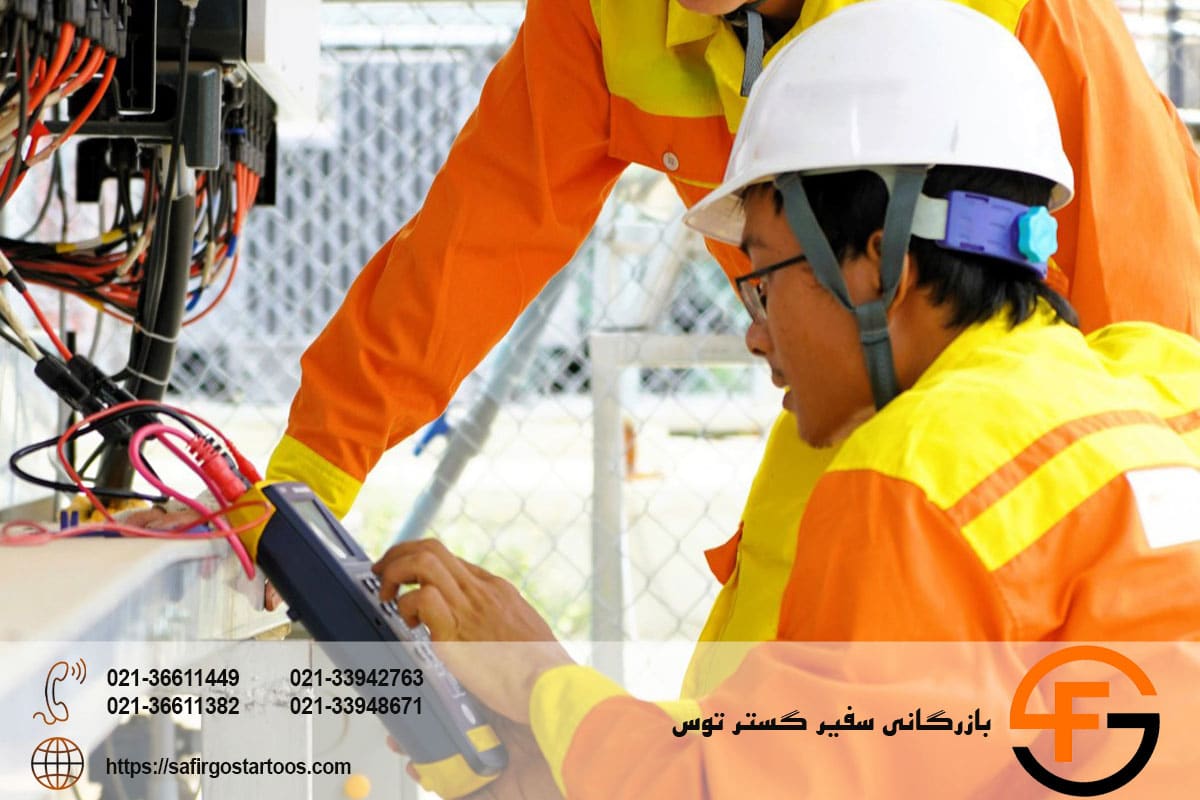

تست عایق یا همان تست میگر توسط تکنسین بصورت دوره ای بویژه برای کابل های فشار قوی صورت گرفته تا در صورت مشاهده آسیب و فرسودگی عایق، از خطرات همچون: برق گرفتگی، انفجار و آتش سوزی و آسیب مالی و جانی جلوگیری کنند.

کاربرد میگر چیست؟

در بالا تعریف جامع و کاملی از میگر داشتیم و در ادامه میخواهیم به کاربرد میگر بپردازیم. میگر در صنایع برق و الکترونیک جزو تجهیزات مهم بوده و استفاده از آن ضروری است.

• اندازه گیری و تست جریان نشتی تجهیزات الکترونیکی
• تست و ارزیابی مفصل بندی تجهیزات برقی و الکتریکی (منظور از مفصل بندی، اتصال کابل ها و انشعاباتی از کابل گرفته میشود)
• تست دوره ای عایق کابل های فشار قوی برق

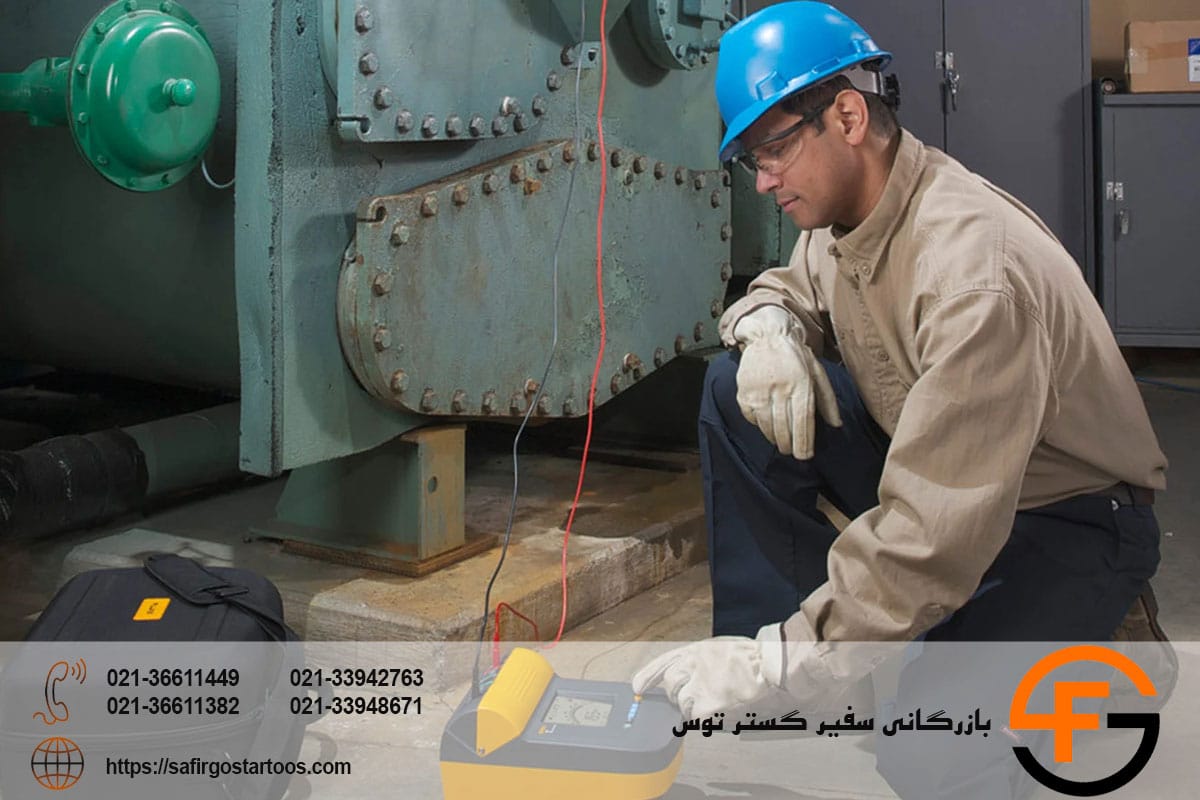

• اندازه گیری و تست مقاومت عایقی کابلها، ترانسفورماتور، ژنراتور، موتور و تجهیزات الکتریکی و برقی
• تست عایق سیم پیچ الکتروموتورها
• اندازه گیری و تست مقاومت مقره

اجزای داخلی میگر

در ادامه با اجزای داخلی میگر بیشتر آشنا میشویم :

میگر از یک ژنراتور DC (تامین انرژی الکتریکی میگر)، دسته میل لنگ( اگر ژنراتور DC دستی باشد دارای دسته میل لنگ است)، کلاچ (تغییر و کنترل سرعت دسته میل لنگ)، سیم پیچ های اولیه و ثانویه( تثبیت جریان ژنراتور DC)، ترمینال ورودی (کابل پراب) تشکیل شده است .

نحوه استفاده از میگر

میگر بصورت تخصصی برای اندازه گیری و تست مقاومت عایق تا 2 گیگااهم با اعمال ولتاژ تست 10 ولت تا 10 کیلو ولتی بکار رفته و بر پایه جاذبه الکترومغناطیسی کار میکند. هنگامیکه جریان به سیم پیچ اولیه برسد، یک میدان الکترومغناطیسی تشکیل شده و یک گشتاور ایجاد میکند که موجب حرکت عقربه های میگر شده و میتواند مقاومت عایق را به کاربر نشان دهد.

اعمال ولتاژ به کابل یا سیم های مدار به دو روش امکانپذیر است :

• روش اول: تبدیل ولتاژ DC به AC توسط نوسان ساز و تغییر ولتاژ خروجی به مقدار دلخواه کاربر توسط ترانسفورماتور
• روش دوم : استفاده از ژنراتور برای تبدیل ولتاژ DC به AC

در مدل های قدیمی میگر، هیچ یک از روش های بالا استفاده نمیشده و اعمال ولتاژ توسط ژنراتور دستی که دارای هندل مکانیکی بوده، صورت میگرفته و کاربر با چرخاندن هندل، ولتاژ لازم را اعمال میکرده است.

 انواع میگر

میگر ها در دو نوع دستی (مدل قدیمی ) و الکترونیکی که امروزه در بازار موجود است، تقسیم بندی می شوند.

میگر دستی : میگر دستی دارای یک هندل مکانیکی بوده که کاربر باید آن را میچرخاند تا ولتاژ و انرژی لازم جهت تست مقاومت عایق ایجاد می شد. این نوع میگر ها صفحه ای دارای عقربه بودند که نتیجه تست را نشان میداد.

میگر الکترونیکی : این نوع پیشرفته میگر دستی بوده و امروزه در بازار بیشتر به فروش میرسد. میگر الکترونیکی از یک باتری به عنوان منبع ولتاژ استفاده کرده و نیاز به دخالت کاربر ندارد و نتیجه تست روی نمایشگر LCD طراحی شده روی دستگاه به کاربر نشان داده می شود.

 میگر دیجیتال

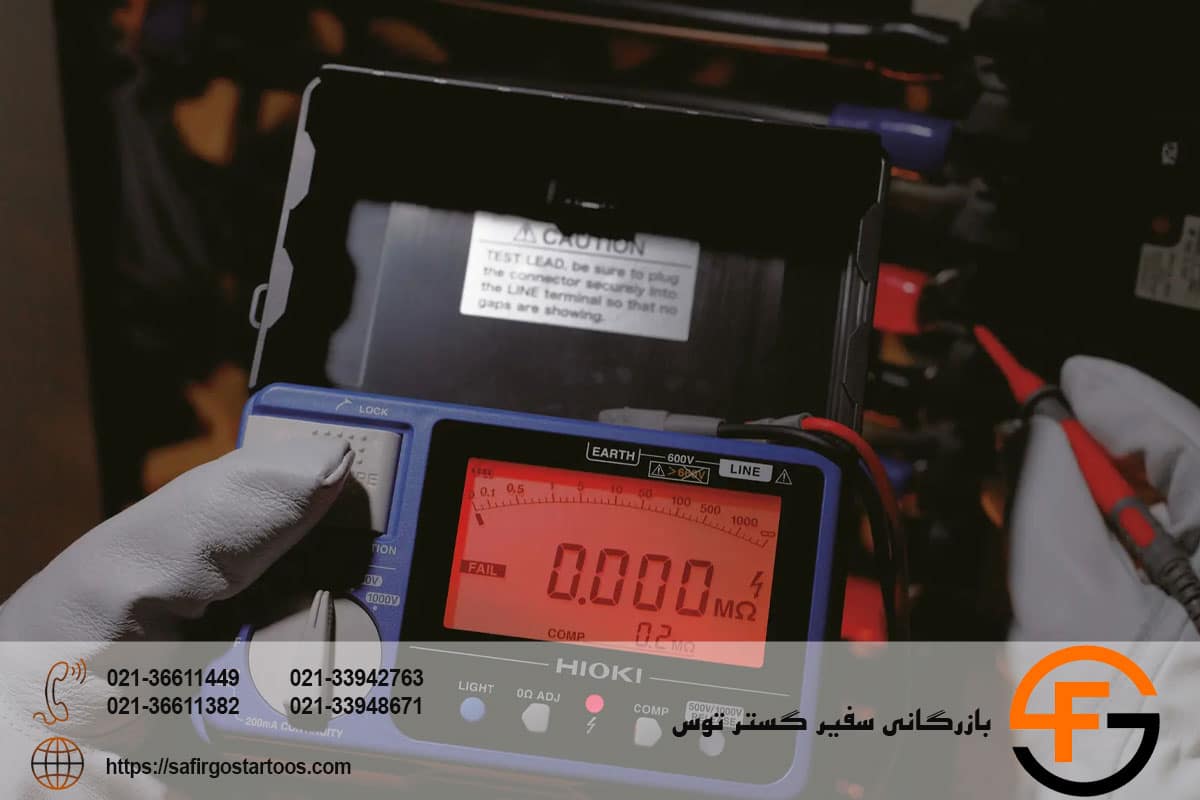

میگر دیجیتال دارای نمایشگر LCD یا LED جهت نمایش نتایج اندازه گیری که بصورت عددی یا گرافیکی است و دقت بالایی داشته و قیمت بیشتری نیز دارند. در ادامه ویژگی، مزایا و معایب میگر دیجیتال را بیان میکنیم:

ویژگی‌ها:

دقت بالا : میگر دیجیتال دقت بالایی نسبت به میگر عقربه ای داشته و دقیق تر اندازه گیری میکنند.

نمایشگر دیجیتال:  نتایج اندازه گیری بصورت عددی یا گرافیکی روی صفحه نمایش LCD یا LED نمایش داده میشود.

قابلیت های ویژه:  برخی از مدل های میگر دیجیتال امکان ذخیره سازی داده و همچنین اتصال به کامپیوتر، گوشی و لپتاپ جهت تحلیل داده ها توسط نرم افزارها را دارند.

عملکرد های ویژه:  برخی از مدل های میگر دیجیتال دارای عملکرد تست مقاومت پیوسته، تست جریان نشتی را دارند.

مزایا:

دقت بالا

کاربری راحت

ذخیره سازی داده و تحلیل نتایج

سرعت اندازه گیری بالا

خوانایی بهتر نتایج تست

معایب:

قیمت بالاتر نسبت به مدل عقربه ای

نیاز به منبع تغذیه (باتری)

میگر عقربه‌ای

میگر عقربه ای یا آنالوگ دارای دقت پایین تری بوده و کمتر در بازار به فروش میرسد و به همین دلیل تولید آن کاهش یافته است. این نوع میگر به دلیل نداشتن قابلیت های زیاد، قیمت پایین تری دارند.

ویژگی‌ها:

دقت پایین: این نوع میگر دقت پایینی داشته و برای اندازه گیری مقادیر بالا مناسب نیستند.

نمایشگرعقربه ای : نتایج اندازه گیری توسط عقربه طراحی شده روی دستگاه نشان داده می شود.

عدم قابلیت ها و عملکردهای ویژه : این نوع میگر فاقد ذخیره سازی داده، اتصال به کامپیوتر و یا گوشی و … هستند.

مزایا:

ارزان بودن

سادگی طراحی و بدون نیاز به تنظیم

عدم نیاز به منبع تغذیه خارجی

معایب:

دقت پایین

کیفیت پایین

عدم ذخیره سازی داده ها

عدم اتصال به سیستم های هوشمند جهت تحلیل نتایج تست

عدم خوانایی صحیح و امکان اشتباه در خوانش نتیجه تست

علاوه بر مواردی که در بالا گفته شد میگرها بر اساس کیلو نیز تقسیم بندی می شوند. البته این به معنای وزن میگر با واحد کیلوگرم نیست بلکه بر اساس ولتاژ تست بوده که تست مقاومت عایق را به عهده دارد.

میگر 1000 ولت

• میگر کیوریتسو مدل KYORITSU 3005A

• میگر فلوک مدل FLUKE 1507

میگر 2500 ولت

• میگر 5 کیلویی هیوکی HIOKI IR5050

• میگر دیجیتال 5 کیلو ولت FLUKE 1550C

• میگر 5 کیلو بنتک مدل BENETECH GM3125

• میگر کیوریتسو مدل KYORITSU 3125A

میگر 10 کیلو ولت

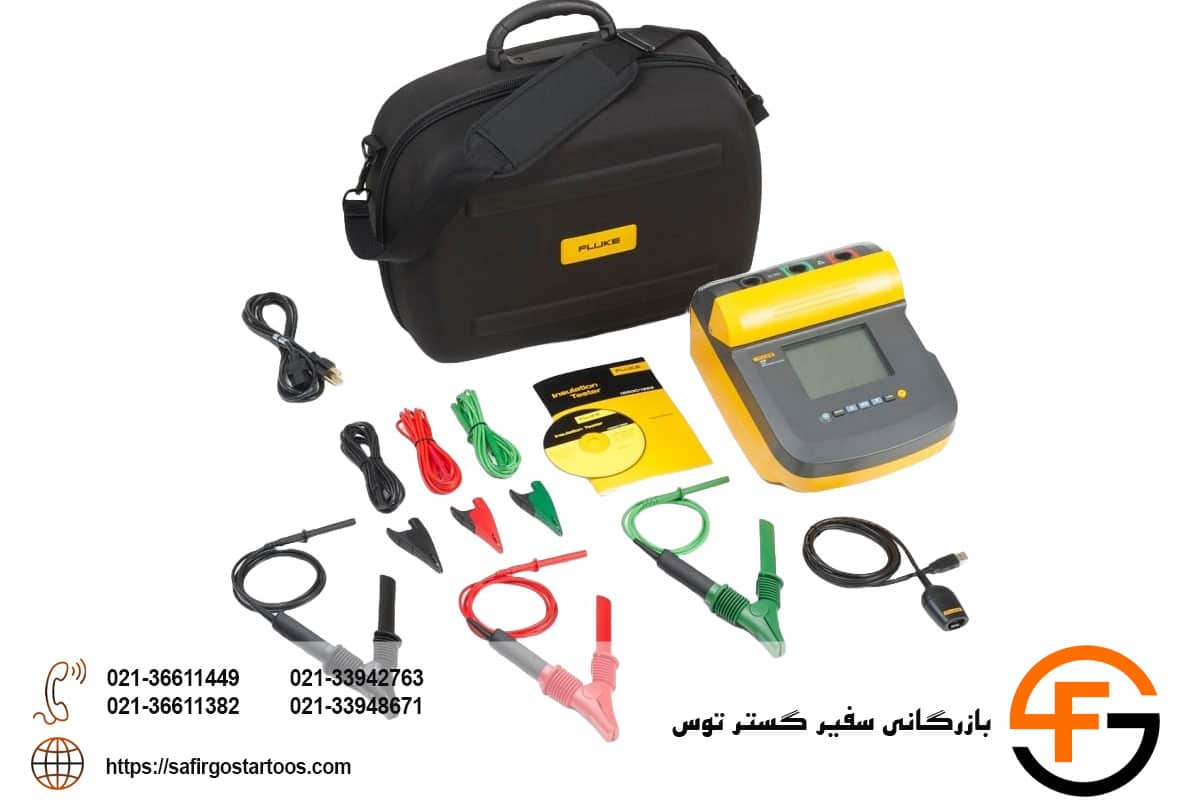

• میگر فلوک مدل FLUKE 1555

• تستر عایق دیجیتال 10kv میگر MEGGER MIT1025

میگر 12 کیلو ولت

• میگر کیوریتسو مدل KYORITSU 3128



انواع روش‌های تست میگر

روش تست میگر به نوع آن بستگی دارد. در زمان تست دقت داشته باشید که کابل یا دستگاه مورد نظر دارای برق نباشد زیرا برق موجب آسیب به دستگاه میگردد. تست مقاومت عایق به سه روش صورت میگیرد:

• روش اول: تست لحظه ای

تست کوتاه مدت یا تست لحظه ای مقاومت عایق با اتصال دستگاه میگر به عایق صورت میگیرد و تنها نیاز به 60 ثانیه اتصال هست تا نتیجه نشان داده شود. ( از تاثیر گذاری رطوبت و دما روی نتیجه تست عایق غافل نشوید)

• روش دوم: تست با نمونه گیری زمانی

دراین روش یک بازه زمانی مشخص می شود و تست عایق در این بازه زمانی انجام شده و با درنظرگرفتن سلامت عایق، میزان مقاومت باید در هر بار اندازه گیری افزایش یابد.

• روش سوم: تست با نسبت جذب دی الکتریک

در این روش بر اساس میزان جذب دی الکتریک، تست عایق صورت میگیرد. در این روش 2 بار تست با زمان 60 ثانیه و مکث 30 ثانیه ای صورت میگیرد که این روش بهترین و قابل اعتمادترین روش تست عایق می باشد.

تفاوت میگر با اهم‌متر چیست؟

شاید برایتان سوال ایجاد شود که میگر و اهم متر چه فرقی میکنند؟ هر دو برای تست مقاومت طراحی و تولید شده اند ولی در اصل با وجود اینکه هردو برای اندازه گیری و ستت مقاومت هستند ولی تفاوت هایی نیز دارند که در ادامه آنها را بررسی میکنیم:



اهم متر	میگر
اندازه گیری مقاومت های کم	تزریق ولتاژ بالا و اندازه گیری و تست مقاومت های بالا
اندازه گیری در مقیاس های کوچک مانند مدارهای الکترونیکی	اندازه گیری کابل های فشار قوی و تجهیزات قدرت
ابعاد کوچک و وزن کم	ابعاد بزرگ و سنگین
بدون نیاز به منبع تغذیه	نیاز به منبع تغذیه برای تولید ولتاژ DC
از نظر قیمتی : ارزان	از نظر قیمتی : گران
بدون نیاز به دقت و ایمنی	ایمنی هنگام کار بشدت مهم و ضروری است زیرا ممکن است خطا و اشتباه، حادثه ساز شود



نکات مهم کار با میگر

میگر جزو ابزارهایی است که باید در هنگام کار با آن ایمنی را به درستی رعایت نمایید. زیرا هرگونه اشتباه و خطا منجر به آسیب مالی و جانی میگردد.

• هنگام کار با میگر به کابل های در حال تست و کابل های میگر دست نزنید.
• قبل از انجام تست، برق کابل و یا خطوط مورد نظر را قطع نمایید و اتصالات برقی را جدا کنید.
• اگر دستگاه میگر شما آسیب دیده، به هیچ عنوان از آن استفاده نکنید.
• هنگام کار با میگر از سالم بودن کابل های پراب و گیره های میگر، اطمینان حاصل کنید.
• پس از تست، کار تخلیه بار میگر را سریعا انجام داده و تا قبل از تخلیه بار، به آن دست نزنید.

 بهترین برند میگر

با توجه به تنوع برندهای میگر موجود در بازار، شناخت بهترین برند میگر موجب صرفه جویی در وقت و هزینه های شما میشود.

میگر هیوکی

میگر تست هیوکی ژاپن یکی از بهترین و پرفروش ترین میگرهای بازار بوده و تاکنون توانسته سهم فروش بالایی از بازار را به خود اختصاص دهد . این برند با ارائه تنوع در تولید میگرها و همچنین بالابردن کیفیت و دقت و افزودن قابلیت های ویژه توانسته رضایت مشتریان را جلب نماید.

میگر کیوریتسو

میگر کیوریتسو ژاپن نیز جزو پرفروش ترین میگر بازار بوده و سهم فروش خوبی در بازار را به خود اختصاص داده است.

میگر فلوک

میگر فلوک آمریکا را میتوان جزو بهترین و البته گران ترین میگر بازار دانست زیرا این برند برای تولید میگرهای خود از بهترین و باکیفیت ترین قطعات و بروز ترین تکنولوژی استفاده نموده است.

پرفروش ترین میگر هیوکی

پرفروش ترین میگر کیوریتسو

پرفروش ترین میگر فلوک

• میگر دیجیتال 5 کیلو ولت FLUKE 1550C
• میگر فلوک مدل FLUKE 1507
• میگر فلوک مدل FLUKE 1555

• میگر 1 کیلو بنتک مدل BENETECH GT5307B
• میگر 5 کیلو بنتک مدل BENETECH GM3125

پرفروش ترین میگر ویکتور

پرفروش ترین میگر MEGGER

• تستر مقاومت عایقی 5kv میگر MEGGER MIT525
• تستر عایق دیجیتال 10kv میگر MEGGER MIT1025



قیمت میگر

قیمت میگر به عوامل مختلفی همچون: قابلیت های فنی و عملکردی، برند دستگاه، نوع میگر و … بستگی دارد که در ادامه آنها را بررسی میکنیم:



• ولتاژ تست دستگاه

ولتاژ تست  جزو عوامل اصلی و مهم در تعیین قیمت میگر است. هرچه ولتاژ اعمال تست بالاتر باشد، قیمت میگر نیز بالاتر است. میگرهایی دارای ولتاژ تست 1000 ولت ارزان تر از میگرهای دارای ولتاژ تست 12 کیلو ولت هستند.

• نوع نمایشگر و نوع میگر

میگرهای دیجیتال قیمت بالاتری نسبت به میگرهای عقربه ای داشته و میگرهای دیجیتال دارای نمایشگر LCD/LED هستند و نتیجه اندازه گیری بصورت عددی و یا گرافیکی نمایش داده می شود و خوانایی بیشتری نیز دارند ولی میگر عقربه ای دارای یک عقربه برای نمایش نتیجه اندازه گیری است و عوامل محیطی در حرکت عقربه تاثیر میگذارند.

• قابلیت های ویژه :

برخی میگرها قابلیت هایی مانند: ذخیره و نگهداری داده ها، اتصال به کامپیوتر و گوشی و …، ارسال داده ها از طریق WIFI و USB و بلوتوث، نرم افزارهای تحلیل داده ها را دارند و برای پروژه های صنعتی مهم بسیار پرکاربرد هستند.

• دقت دستگاه

میگرهای دارای دقت اندازه گیری بالا قیمت بیشتری نیز دارند و کاربر از نتیجه تست مطمئن است. این میگرها برای تست مقاومت های در حد مگااهم و گیگااهم همچون: تست عایق مقاومت صنعتی و تجهیزات و دستگاه های حساس مثل ژنراتور، ترانسفورماتور کاربرد دارد.

• برند میگر

برندهای معتبر و معروف مانند: HIOKI, FLUKE,KYOURITSU,MEGGER قیمت بالاتری نسبت به برندهای چینی موجود در بازار دارند. کیفیت تولید این برندها قابل مقایسه با برندهای چینی نیست و قطعات استفاده شده داخلی دارای بالاترین کیفیت است.

• ابعاد و وزن دستگاه

میگرهای کوچک و سبک ارزان تر بوده و البته قابلیت فنی کمتری نیز دارند و برای تست مقاومت عایق در مقیاس کوچک کاربرد دارد. میگرهایی که ابعاد بزرگتر و وزن بالایی دارند دارای قابلیت های فنی بیشتری بوده و برای تست مقاومت عایق در مقیاس بزرگتر استفاده میشوند.

 خرید میگر

برای خرید میگر بهتر است برند، قابلیت های فنی مورد انتظار، بودجه را تعیین کنید و سپس با مطالعه مشخصات فنی هر کد محصول برای خرید میگر اقدام نمایید. خرید میگر از واردکننده اصلی هر برند و حذف واسطه ها موجب می شود میگر را با قیمتی پایین تر از بازار خریداری نمایید.

بازرگانی سفیر گستر توس واردکننده برندهای فلوک آمریکا، هیوکی ژاپن، کیوریتسو ژاپن و … تمامی محصولات خود را با ضمانت اصالت و سلامت فیزیکی کالا و با قیمتی بسیار مناسب به بازار عرضه مینماید.

اگر برای خرید میگر نیاز به مشاوره دارید، کارشناسان ما آماده ارائه راهنمایی و مشاوره در ساعات کاری از طریق شماره های تماس زیر و همچنین واتساپ و اینستاگرام هستند.



سوالات متداول

• تست میگر الکتریکی چیست؟

تست میگر الکتریکی اطمینان از سلامت عایق در مدار می باشد.

• گارد (Guard) در میگر چیست؟

گارد G یکی از ترمینال های میگر است که برای محافظت، جلوگیری از نشت سطحی در مدار، حذف مقاومت های مخدوش کننده عایق است.

• منبع تأمین کننده ولتاژ میگر AC است یا DC؟

میگر نیاز به منبع تغذیه با اعمال ولتاژ DC دارد.

• میگر چند ترمینال دارد؟

میگر دارای 3 ترمینال Line ،Earth ، می باشد.

•  پل میگر Bridge Megger چیست؟

پل میگر برای اندازه گیری مقاومت هادی و مقاومت عایق است
